Назначение УМПК-39
Стенд предназначен для магнитопорошкового контроля в соответствии с ГОСТ 21105 крупногабаритных деталей при их выпуске из производства и после ремонта.
Стенд обеспечивает выявление поверхностных дефектов продольной и поперечной ориентации по ГОСТ 21105, мокрым магнитопорошковым методом, различными способами намагничивания (циркулярное, полюсное) с использованием переменного (АС), выпрямленного трехфазного (FWDC), импульсного тока. Материал объекта контроля – ферромагнитные материалы с магнитными свойствами, позволяющими создавать в местах нарушения сплошности магнитные поля рассеяния, достаточные для притяжения частиц магнитного порошка.

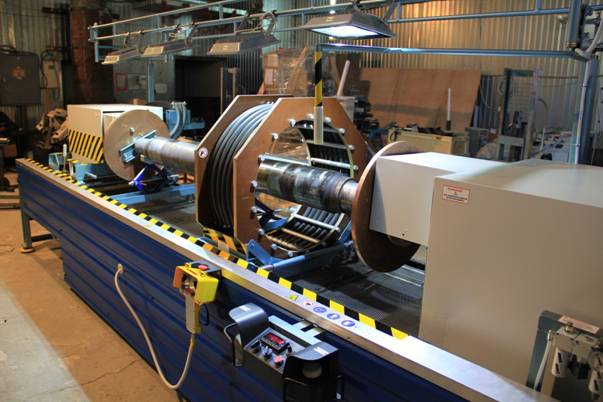

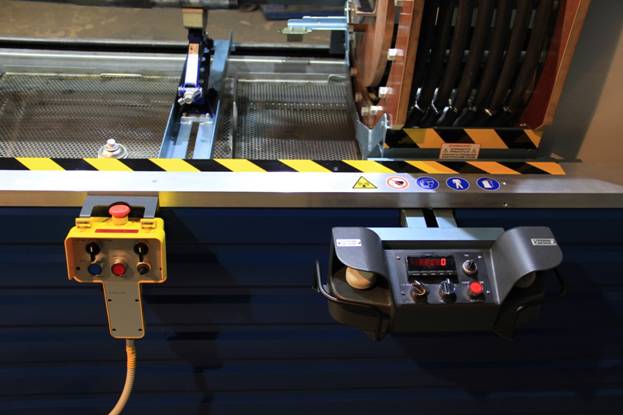

Стенд универсальный, стационарного типа, встраивается в технологическую линию производственного участка или может эксплуатироваться самостоятельно как отдельная позиция магнитопорошкового контроля.
Для приготовления магнитной суспензии используется вода с тонкой очисткой от механических примесей, не содержащая жировых включений и прошедшая полную дегазацию. Либо керасиномаслянной суспензии с вязкостью до 5 мм2/1с.
Характеристики объекта контроля:
Стенд позволяет проводить магнитопорошковую дефектоскопию крупногабаритных объектов сложной формы:
| максимальный диаметр | 400 мм |
| максимальная длина | 3000 мм |
| максимальная масса объекта контроля | 350 кг |
| температура объекта контроля | от плюс 3 °С до плюс 45 °С |
Основные технические характеристики стенда:
- Стенд обеспечивает циркулярное и полюсное намагничивание объектов контроля методом приложенного поля или остаточной намагниченности.
- Стенд обеспечивает размагничивание объектов контроля путем уменьшения амплитуды переменного поля с максимального значения до близкого к нолю.
- Напряженность магнитного поля в центре приставных соленоидов – не менее 16 кА/м.
- Ток циркулярного намагничивания – переменный, частотой 50 Гц, плавно регулируемый от 500 до не менее 10000 А.
- Ток циркулярного намагничивания – выпрямленный трехполупериодный, плавно регулируемый от 500 до не менее 10000 А.
- Ток циркулярного намагничивания – импульсный, плавно регулируемый от 500 до не менее 15000 А:
- длительность импульса – 0,5 с;
- количество импульсов – от 1 до 5;
- частота следования импульсов – 1 Гц.
- Ток полюсного намагничивания – переменный, частотой 50 Гц, магнитный поток плавно регулируемый от 4500 до 20000 ампер-витков.
- Ток полюсного намагничивания – выпрямленный трехполупериодный, магнитный поток плавно регулируемый от 4500 до 24000 ампер-витков.
- Скорость перемещения катушки намагничивания вдоль объекта контроля плавно регулируемая, не более 100 мм/с.
- Скорость вращения зажатой детали плавно регулируемая, не более двух оборотов в минуту.
- Производительность стенда при контроле определяется формой и габаритными размерами контролируемой детали.
- Время переналадки стенда и подготовки для контроля объектов другого типоразмера не превышает 5 минут.
- Масса стенда, не более 6 т.
- Габаритные размеры стенда, не более (6600 x 2400 x 2250) мм.
