Назначение ETS2-73
Прочность и надежность рельсов при их эксплуатации имеет решающее значение для железнодорожной отрасли, это связано с тем, что развитие дефектов и нарушений прочностных характеристик рельсов может привести к их излому или даже к крушениям. Многолетняя эксплуатация рельсов показала, какие дефекты преимущественно в них развиваются (см. UIC Code 712 R) и, конечно же, это может серьезно сказаться на безопасности движения железнодорожного транспорта
Компания ООО “ПРОМПРИБОР”, входящая в группу компаний “Ассоциация ОКО” , для выполнения процедуры мониторинга, а также оценки состояния рельсов железнодорожного пути выпустила 16-ти канальный двухниточный вихретоковый дефектоскоп ETS2-73.

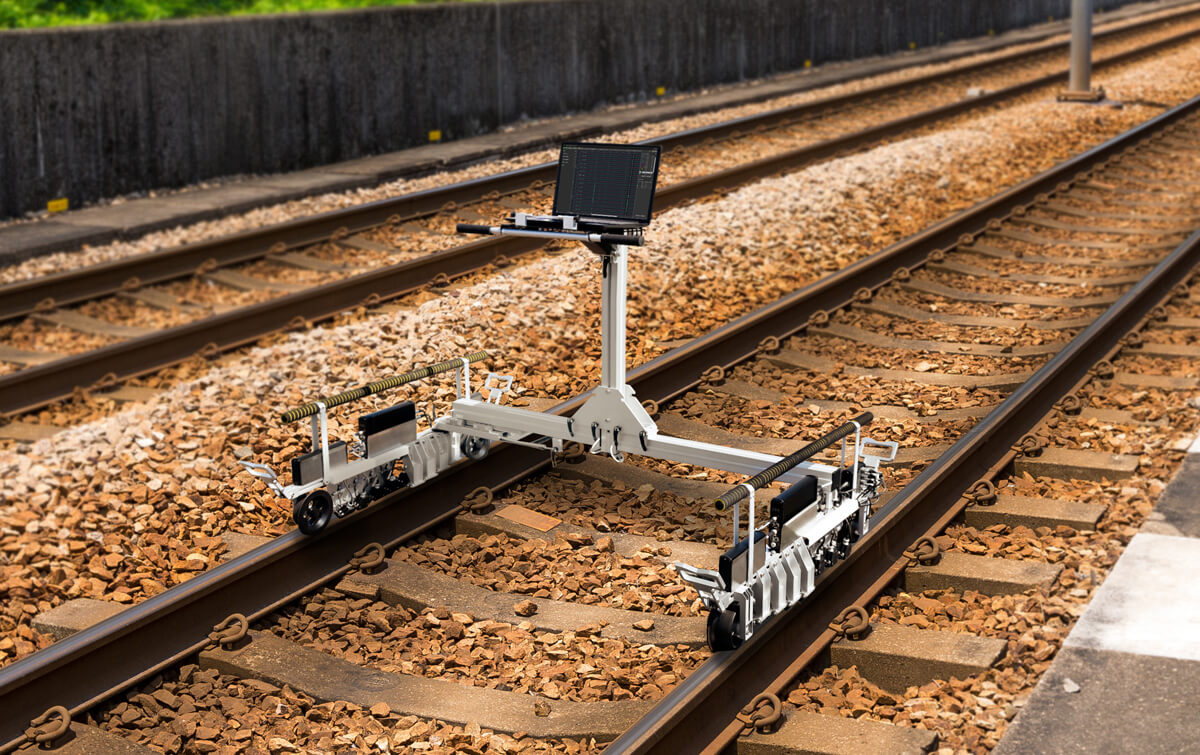

Вихретоковый двухниточный дефектоскоп ETS2-73 – это механизированное сканирующее устройство для ручного контроля вихретоковым методом на наличие поверхностных трещин. Применение данного дефектоскопа позволяет оперативно выполнить контроль головки рельса на наличие таких дефектов, как закалочные трещины, возникающие на рабочей грани головки и поверхности катания в процессе эксплуатации железнодорожного транспорта, и выполнить оценку глубины повреждения для определения целесообразности дальнейшего ремонта.
ПРИМЕНЕНИЕ
- Дефектоскоп ETS2-73 позволяет выполнять вихретоковый контроль рельсов в соответствии с требованиями EN 16729-2 Non-destructive testing on rails in track - Part 2: Eddy current testing of rails in track;
- возможность контроля как рельсового пути, так и стрелочных переходов;
- выборочный контроль отдельных участков рельсового пути;
- контроль и оценка наличия поверхностных дефектов, после зачистных машин;
- контроль всех основных рельсовых профилей: Р50, Р65, 49E1, UIC 60 и др.
ПРЕИМУЩЕСТВА ETS2-73
- Оборудование дефектоскопа ETS2-73 отвечает требованиям ISO 15548-1 и ISO 15548-2;
- дефектоскоп выявляет следующие поверхностные дефекты:
- усталостные поперечные трещины (международный код дефекта — 211),
- закалочные трещины (международный код дефекта — 2223),
- отслоение рабочей грани (международный код дефекта — 2222),
- места пробуксовок колёс (международный код дефекта — 225).

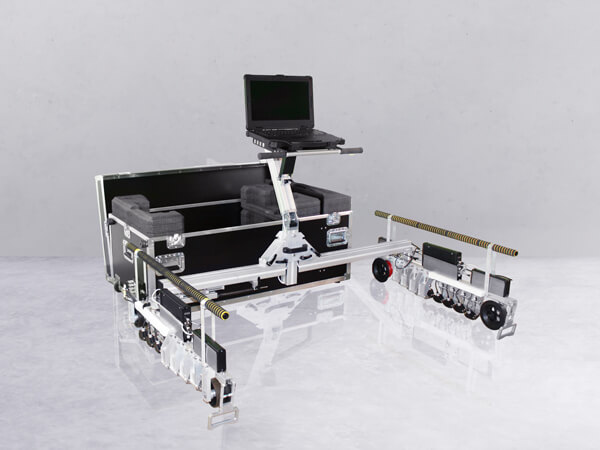

- складная алюминиевая рама;
- одновременный контроль левого и правого рельса;
- конструкция дефектоскопа позволяет отслеживать и подстраиваться под текущую ширину пути;
- специализированные ВТП с защитными износостойкими протекторами позволяют оценивать глубину вертикального повреждения рельса до 3 мм и не бояться за целостность преобразователя;
- применение 8-ми ВТП позволяет выполнить контроль всей поверхности головки рельса за один проход;
- возможность переезда болтовых стыков рельса с расстоянием между рельсами до 15 мм;

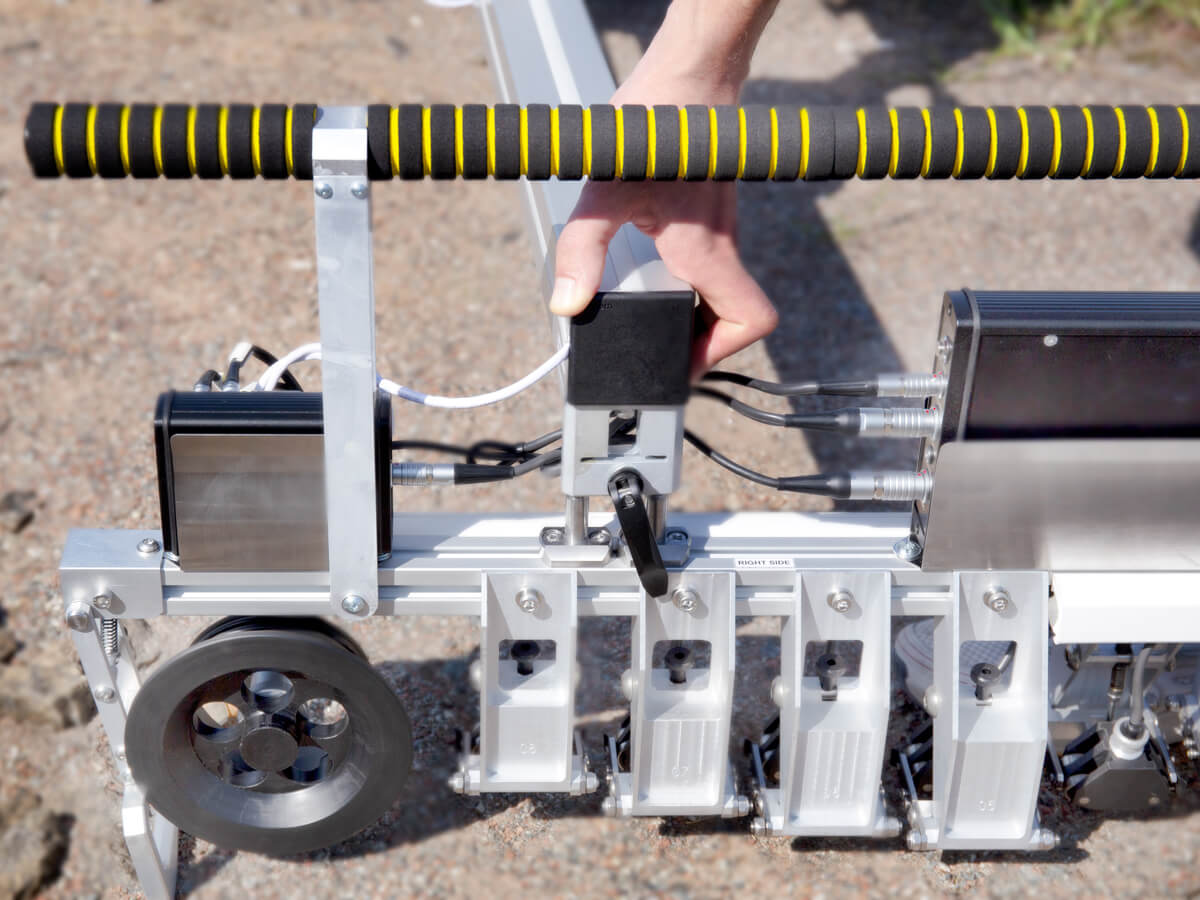

- индивидуальная подпружиненная подвеска каждого ВТП;
- время работы от аккумуляторной батареи — не менее 8 часов;
- специализированное ПО для проведения настройки, контроля и просмотра результатов контроля.
Специализированное программное обеспечение дефектоскопа ETS2-73
Программа EddySet для настройки вихретоковых каналов Eddycon D
- Быстрая настройка вихретоковых каналов Eddycon D – частота, напряжение генератора, усиление, фильтры, пороговый уровень и т.д.
- Создание калибровочных кривых и настроек для оценки глубины вертикального повреждения.
- Сохранение настроек в памяти ПК.
Специализированное программное обеспечение дефектоскопа ETS2-73
Программа контроля ETS2_73_ET
- Поканальное отображение сигналов с ВТП.
- Отображение сигналов с ВТП в режиме реального времени.
- Разные виды представления информации (амплитудное отображение и отображение в виде глубины дефектов).
- Запись и сохранение результатов контроля для дальнейшей обработки.
Специализированное программное обеспечение дефектоскопа ETS2-73
Программа создания участков пути для контроля и администрирования пользователей Administration
- Создание и администрирование участков путей для контроля.
- Создание и администрирование учётных записей пользователей.
Специализированное программное обеспечение дефектоскопа ETS2-73
Программа ETS2_73_ET_Result для анализа данных результатов контроля
Вихретоковый дефектоскоп Eddycon D ver.2
Диапазон рабочих частот: 10 Гц - 16 МГц
Напряжение возбуждения: 20 В (Пик-Пик)
Максимальное напряжение входного сигнала: 2.0 В (Пик-Пик)
Усилитель 1: 0 - 30 дБ с шагом 0.1 дБ
Усилитель 2: 0 - 40 дБ с шагом 0.1 дБ
Усилитель X: 0 - 30 дБ с шагом 0.1 дБ
Усилитель Y: 0 - 30 дБ с шагом 0.1 дБ
Фаза Сигнала: 0° - 359° с шагом 1°
LowPass фильтр: FSMP. MAX/2 (1Гц to 40 кГц)
HighPass фильтр: FSMP. MAX/2 (1Гц to 40 кГц)
BandPass фильтр: FSMP. MAX/2 (1Гц to 40 кГц)
Габаритные размеры: 293 x 37 x 141 мм
Вес: не более 1 кг
Питание: 12 В DC
Промышленный ноутбук SWELL i156
Степень защиты | IP65 |
ОС | Windows 10 |
Дисплей | 15.6inch IPS 1920*1080 FHD |
Процессор | 8th Generation KBL-R Intel® Core™ i5-8250U |
Память | 8GB RAM, 1 TB ROM |
ПЕРЕДАЧА ДАННЫХ | |
WLAN | WIFI 802.11(a/b/g/n/ac) 2.4G+5.8G dual WIFI, BT4.2 (BLE) |
Батарея | 2000mHA/7.4V +6300mHA/7.4V |
I/O port | USB3.0*3 , USB2.0*1 , ∮3.5mm standard headphone port, HDMIx1 (type-A)DB9 (RS232 or RS485) ×1SD cardx1RJ45x2(10/100/1000M self-adaption) Network card chip model 1219+I210 |
Размеры | 397*271*37 мм/3300г |
СПЕЦИФИКАЦИЯ
Модель | ETS2-73 |
Тип дефектоскопа | Ручной, двухниточный |
Зоны контроля |
|
Количество ВТП дефектоскопа | 16 |
Количество ВТП для контроля одного рельса | 8 |
Скорость контроля | до 2 м/с |
Вихретоковый канал | Eddycon D |
Защита ВТП от механического износа и повреждения | керамический протектор |
Сигнализация | визуальная |
Специализированное ПО | - программа настройки - программа контроля - программа просмотра результатов |
Время непрерывной работы | 8 часов |
Запись и хранение данных | жёсткий диск ПК |
Рабочий ПК | Промышленный с классом защиты IP 65 |
