Вихретоковые дефектоскопы

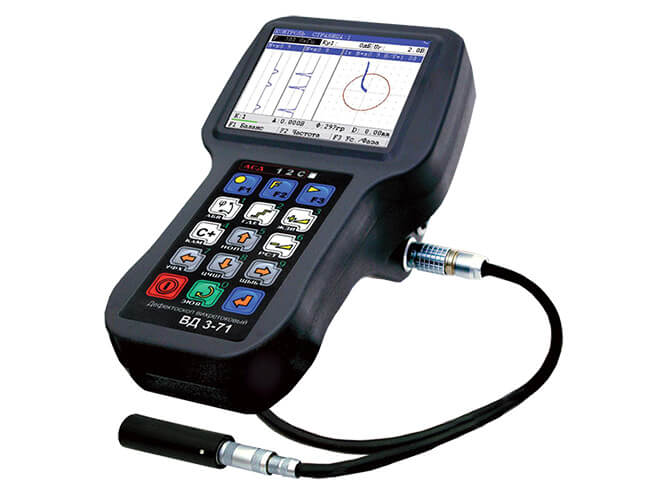

Назначение ВД3-71

 Дефектоскоп вихретоковый ВД3-71 НК-IVУ относится к средствам контроля и предназначен для ручного контроля вихретоковым методом деталей и узлов локомотивов и моторвагонного подвижного состава на наличие поверхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.). Прибор зарегисрирован в Государственном реестре средств измерительной техники под номером У2378-06, а также требованиям ТУ У 33.2 – 23535778-006:2006.

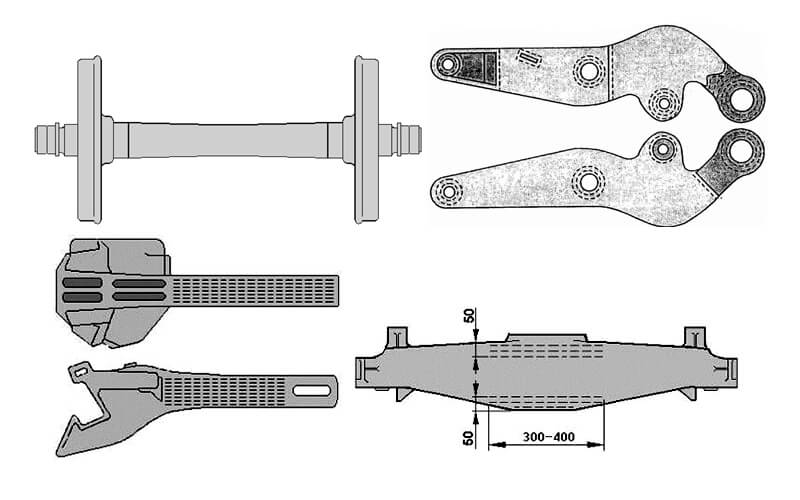

 Дефектоскопом ВД3-71 НК-IVУ производится контроль деталей и узлов вагонов в соответствии с ЦВ-ЦЛ-0111

Преимущества дефектоскопа

  • Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • специализированному программному обеспечению;

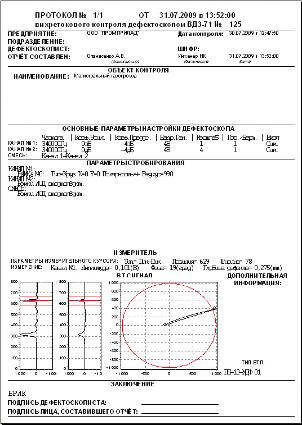

  • режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой
  • информации на принтере, а также для загрузки программ настроек из ПК в память  дефектоскопа);
  • возможность условной оценки глубины дефекта;
  • световая и звуковая сигнализация дефекта;
  • простота в работе благодаря интуитивно-понятному интерфейсу;
  • малые массогабаритные показатели.

Отличительные особенности дефектоскопа

  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB;
  • низкотемпературное исполнение прибора (от - 30С).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

  • Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
  • диапазон установки рабочих частот составляет – от 500 Гц до 6 МГц;
  • напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
  • диапазон регулируемого коэффициента усиления – 40 дБ;
  • изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 1º, 10°, 100°);

ПРИМЕРЫ ПРИМЕНЕНИЯ ДЕФЕКТОСКОПА

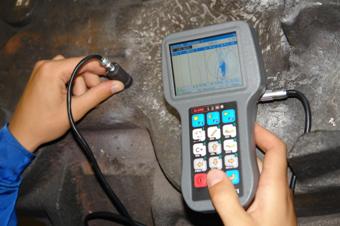

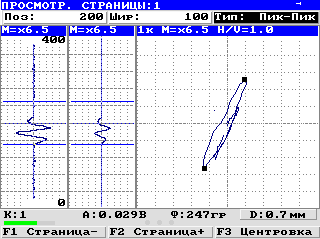

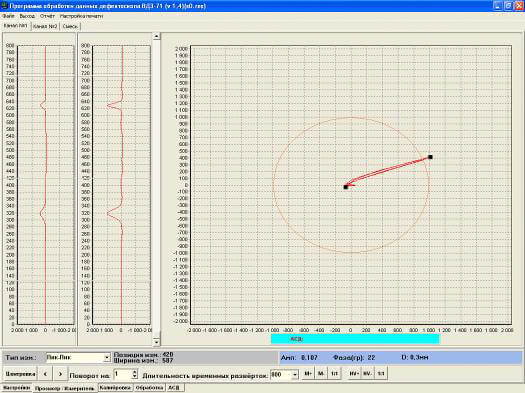

Усталостная трещина глубиной 0,7 мм обнаруженная при контроле надрессорной балки модели 18-100
Усталостная трещина глубиной 0,7 мм обнаруженная при контроле надрессорной балки модели 18-100

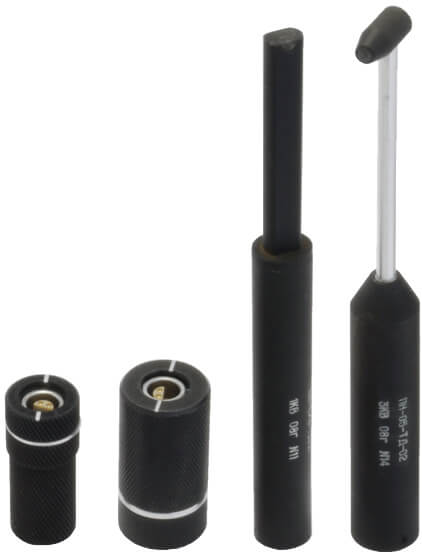

Использование специализированных преобразователей в комплексе с блоком АСД

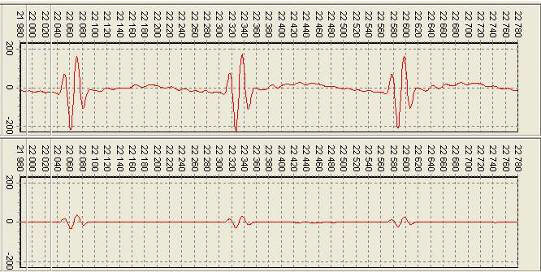

Использование специализированных преобразователей в комплексе с блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов, таких как шероховатость, краевой эффект, отрыв ВТП от поверхности объекта контроля и др.
