Вихретоковые преобразователи



Маркировка

Диаметр рабочей

части «D», мм

Рабочая длина (WL), мм

Длина ВТП, мм

Рабочие частоты

Разъём

Контролируемый материал

ROM3,1-3,6×85/105SS

3,1-3,6

35/51

85/105

200 kHz/500 kHz/

2 MHz

Microdot

Fe/NFe

ROM3,6-4,1×85/105SS

3,6-4,1

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM4,1-4,6×85/105SS

4.1-4.6

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM4,6-5.1×85/105SS

4.6-5.1

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM5,1-5,6×85/105SS

5.1-5.6

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM5,6-6,1×85/105SS

5.6-6.1

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM6.1-6.5×85/105SS

6.1-6.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM6.5-7.5×85/105SS

6.5-7.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM7.5-8.5×85/105SS

7.5-8.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM8.5-9.5×85/105SS

8.5-9.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM9.5-10.5×85/105SS

9.5-10.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM10.5-11.5×85/105SS

10.5-11.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM11.5-12.5×85/105SS

11.5-12.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM12.5-13.5×85/105SS

12.5-13.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM13.5-14.5×85/105SS

13.5-14.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM14.5-15.5×85/105SS

14.5-15.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM15.5-16.5×85/105SS

15.5-16.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM16.5-17.5×85/105SS

16.5-17.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM17.5-18.5×85/105SS

17.5-18.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM18.5-19.5×85/105SS

18.5-19.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM19.5-20.5×85/105SS

19.5-20.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM20.5-21.5×85/105SS

20.5-21.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM21.5-22.5×85/105SS

21.5-22.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM22.5-23.5×85/105SS

22.5-23.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM23.5-24.5×85/105SS

23.5-24.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

ROM24.5-25.5×85/105SS

24.5-25.5

35/51

85/105

200 kHz/500 kHz/

2 MHz

Fe/NFe

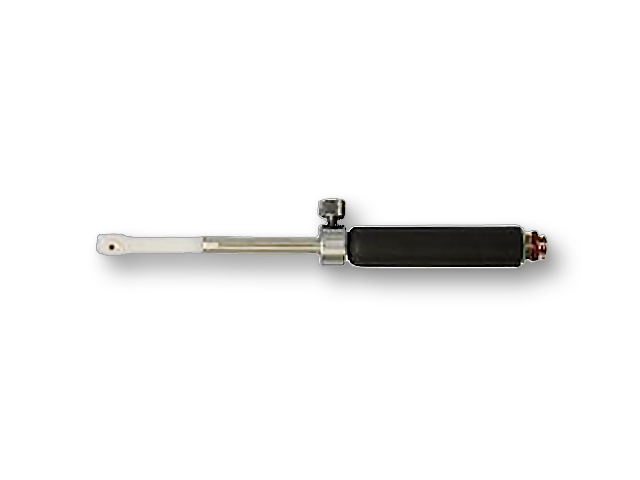

1. ROM – (rotary manual probe) ручной вращающийся ВТП для контроля болтовых отверстий.

2. Диапазон контролируемых диаметров отверстий, мм

3. Общая длина ВТП, мм. Выбирается исходя из необходимой рабочей длины «WL».

4. Обозначение типа ВТП «S» - разрезанный корпус из материала delrin (Split), «S» – «S» параметрический не экранированный (Single).

В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
