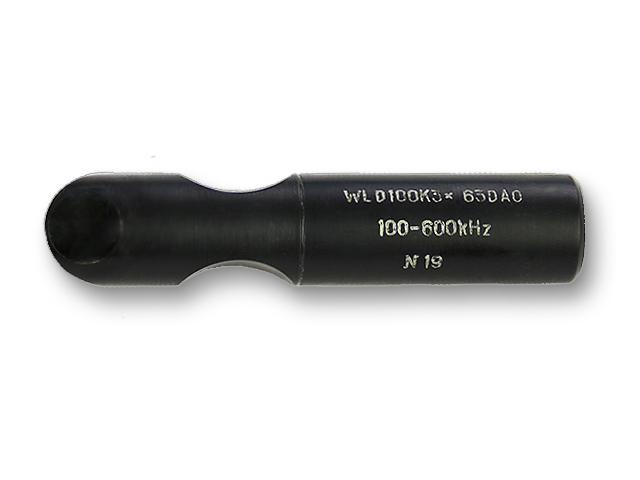

Прямой ВТП для контроля сварных швов:
- представляет собой абсолютный преобразователь, построенный по схеме Bridge;
- предназначен для контроля сварных швов в соответствии с требованиями ISO 17643;
- применяется для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Диаметр рабочей | Длина ВТП, дюймов/мм | Диапазон рабочих частот, кГц | Разъём | Контролируемый материал | Обнаружение дефектов под слоем ЛКП | Обнаружение подповерхностных дефектов |
WLD100K3×.2DA0 | .2/5.1 | 3/75 | 100-1000 | Lemo 04 | Fe | до 0.3 мм | + |
WLD100K3×.35DA0 | .35/8.9 | 3/75 | 100-1000 | Fe | до 0.5 мм | + | |
WLD100K3×.35DA0 | .43/10.9 | 3/75 | 100-1000 | Fe | до 0.5 мм | + | |
WLD100K3×.63DA0 | .63/16 | 3/75 | 100-600 | Fe | до 1 мм | + | |
WLD100K3×1DA0 | 1/25.4 | 3/75 | 100-600 | Fe | до 1.5 до | + |
WLD | 100K | 3 | × | .63D | A | 0 |
1 | 2 | 3 | 4 | 5 | 6 |
1. WLD – (weld probe) преобразователи для контроля сварных швов.
2. Частота ВТП
«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.
3. Общая длина ВТП, дюймов. Стандартная длина 3" (75 мм), по умолчанию размер указывается в дюймах. При заказе может корректироваться.
4. Диаметр рабочей поверхности ВТП, дюймов.
5. Обозначение типа ВТП «А». А – абсолютный (Absolute).
6. Номер модификации преобразователя.
