Установки для измерения скорости ультразвуковых волн разрабатывались в СССР еще в восьмидесятых - девяностых годах прошлого века. Этими установками были оснащены несколько центров метрологии и стандартизации Советского Союза, в частности Минский, Днепропетровский и Хабаровский. Развитие и распространение измерительных приборов в области ультразвукового неразрушающего контроля вызвало необходимость создания установок нового поколения для обеспечения поверки основных мер в этой области - стандартных образцов. Фирма Ультракон-Сервис, обладая огромным практическим опытом в создании современной измерительной техники, и, сконцентрировав для решения этой задачи усилия фундаментальной науки, смогла создать уникальную по своим возможностям установку УИСУ-01, аналогов которой пока нет. Ведущие Территориальные органы Госпотребстандарта Украины в области неразрушающего контроля - Укрметртестстандарт и Днепрстандартметрология приобрели установки УИСУ-01 для организации поверки стандартных образцов.
Хотелось бы отметить основные потребительские достоинства данной установки. Во-первых - это огромные функциональные возможности и недостижимая ранее точность измерений. Во-вторых — исключительно дружелюбный интерфейс, который позволяет приступить к работе на установке, даже не прочитав руководства по эксплуатации, что - чего греха таить — является для нас привычным делом.

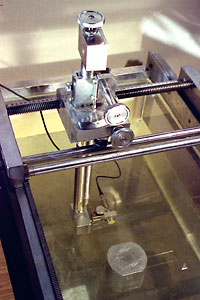

Однако вернемся к техническим возможностям УИСУ-01. Идеи, заложенные создателями установки, позволяют в некоторых случаях добиться относительной погрешности при измерении скорости ультразвука на уровне ± (0,02 - 0,05)%. Для этого недостаточно просто использовать современные аналого-цифровые преобразователи и микропроцессоры, необходимы еще новые подходы, новые идеи, новые алгоритмы. Использование аппроксимации и предоставляемая пользователю возможность выбора алгоритма измерений - или по «максимумам сигнала», или по «переходам через нуль» позволяет оператору стать истинным исследователем. Полная визуализация сигналов обеспечивает легкость настройки измерительных каналов установки, а возможность плавно регулировать усиление двух отображаемых сигналов и «растягивать» изображение практически исключает возможность ошибочного измерения. Очень полезен и встроенный анализатор спектра, он позволяет видеть реальную частоту и спектр зондирующего и отраженного сигналов. Принципиальным нововведением является заложенный в установку алгоритм расчета скорости ультразвука с использованием дифракционных поправок. Данные поправки рассчитываются исходя из геометрических размеров преобразователя, стандартного образца, реальной частоты зондирующих импульсов, расстояния от преобразователя до образца. Такая методика измерений соответствует требованиям «МИ 1800-87. Методические указания. ГСИ. Скорость распространения продольных ультразвуковых колебаний в стандартных образцах и акустических нагрузках для ультразвукового неразрушающего контроля. Методика выполнения измерений». Возможности установки позволяют очень быстро измерить скорость ультразвука в стандартном образце. В результате, проведение измерений в нескольких точках образца и оценка однородности металла, его структуры не занимает много времени.
Наукоемкость, сложность конструкции и простота в использовании установки УИСУ-01 выделяют ее из всей номенклатуры современных средств измерительной техники в области неразрушающего контроля. Специалисты Укрметртестстандарта считают ее лучшей разработкой последних лет в этой области.
Иващенко А. П.
Начальник отдела 22
ГП «Укрметртестстандарт» г. Киев
