Автоматизированный контроль

 Система позволяет проводить качественную инспекцию концевых участков труб сортамента: по толщине стенки – от 6.3 до 40.7 мм, и по внешнему диаметру – от 406 до 1420 мм, без замены отдельных механических блоков для обеспечения возможности контроля нового типоразмера трубы, т.е. система САУЗК КТ-7 является универсальной.

 Система позволяет одновременно 100% ультразвуковой контроль по всей толщине стенки трубы на наличие продольно-ориентированных трещин и плоскостных дефектов типа расслоение.

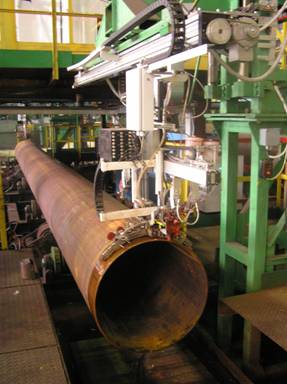

Ультразвуковой контроль трубы

Основные технические характеристики:

  • Проведение комплексного ультразвукового контроля концевых участков сварных и бесшовных труб большого и среднего диаметра;
  • 100% документирование процесса и результатов контроля;
  • Время контроля:
    • бездефектной трубы – не превышает……2-х минут;
    • производительность контроля основного тела трубы d=1422 мм, не менее ……………………………………….20 труб/час (при одновременном контроле концов трубы);
  • Зона контроля (от торца трубы) – 60, 200, 540 мм (на выбор Заказчика);
  • Маркировка факта проведения контроля и раздельная маркировка координат дефектных участков;
  • звуковая и световая система АСД (автоматическая сигнализация дефекта);
  • передача данных с помощью канала связи Ethernet;
  • Интегрированная система видео наблюдения для удаленного управления процессом контроля;
  • Чувствительность системы и визуализация результатов:
    • тип выявляемых дефектов – плоскостные дефекты типа расслоений и продольно-ориентированные трещины (плоскодонные отражатели o3 мм, паз N5);
    • индивидуальный контроль акустического контакта каждого ПЭП;
    • представление результатов в режиме реального времени, а так же в виде изображений Б-сканов в различных плоскостях (в режиме настройки в виде А-скана).

 Система автоматизированного  ультразвукового контроля на базе многоканального ультразвукового дефектоскопа «Унискан-ЛуЧ» - САУЗК «Унискан-ЛуЧ КТ-7», предназначенная для ультразвукового контроля концевых участков труб диаметром от 406 до 1422 мм с толщиной стенки  от 6,3 до 40,7 мм и длиной до 12.5 м. Данная автоматизированная система УзК встроена в технологическую линию одного из крупнейших производителей труб среднего и большего диаметра на территории СНГ -  ОАО  «Харцизский трубный завод» и на данный момент успешно функционирует.

 Система автоматизированного  ультразвукового контроля концов труб «Унискан-ЛуЧ КТ-7» позволяет одновременно проводить комплексный 100% ультразвуковой контроль по всей толщине стенки трубы (за исключением ближней и дальний "мертвых зон") на наличие продольно-ориентированных трещин и  плоскостных дефектов типа расслоений.

 Система позволяет одновременно 100% ультразвуковой контроль по всей толщине стенки трубы на наличие продольно-ориентированных трещин и плоскостных дефектов типа расслоение.

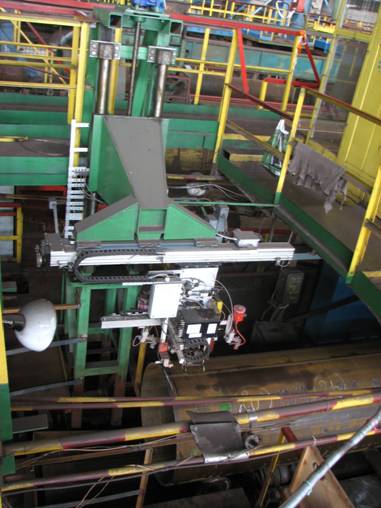

Ультразвуковой контроль трубы

 Система обеспечивает ультразвуковой контроль зон на каждом из концов трубы шириной 540 мм. Система проводит измерение амплитуды сигналов, глубины залегания и угловых координат выявленных дефектов, толщины стенки трубы и оценку условной протяженности и площади выявленных дефектов.

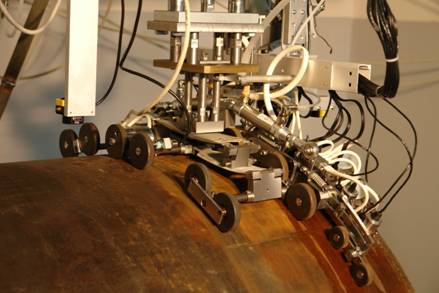

Ультразвуковой контроль трубы

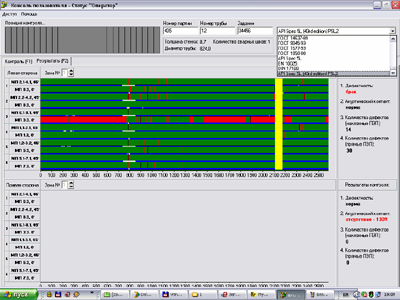

Интерфейс ПО системы автоматизированного неразрушающего контроля концов труб

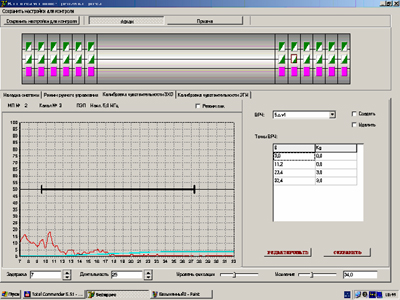

Интерфейс ПО системы автоматизированного неразрушающего контроля концов труб

 Система автоматизированного  ультразвукового контроля концов труб «Унискан-ЛуЧ КТ-7» обеспечивает 100% документирование результатов контроля, в частности:

  • запись, хранение  результатов и on-line отображение информации о процессе контроля в виде дефектограммы - данная информация позволяет оперативно оценивать результаты контроля непосредственно в процессе его проведения;
  • выдачу результатов контроля  на  электронном и бумажном носителе. При помощи специального пакета программного обеспечения предусмотрена удаленная работа с архивами сохраненных данных, формирование различных форм отчетов и протоколов по полученным результатам;
  • также, по желанию заказчика может производиться передача информации  о результатах контроля в систему АСУ ТП цеха.

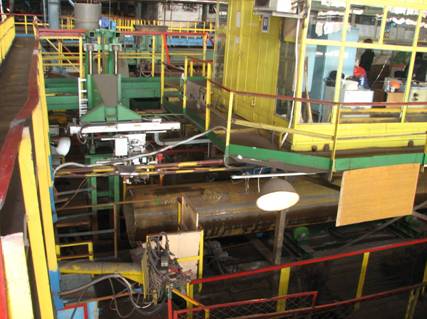

Система автоматизированного неразрушающего контроля концов труб

Основные технические характеристики Системы:

  • проведение ультразвукового контроля концевых участков труб  диаметром от 406 до 1422 мм, с толщиной стенки  от 6,3 до 40,7 мм.
  • типы выявляемых дефектов: плоскостные дефекты типа расслоений и  продольно-ориентированных трещины;
  • количество ультразвуковых каналов – 48;
  • рабочие частоты ультразвуковых ПЭП – 2.5, 5 МГц;
  • углы ввода УЗК – 0°, 45°.
  • индивидуальное отслеживание акустического контакта каждого ПЭП;
  • автоматическое слежение за краем трубы в процессе контроля;
  • раздельная маркировка координаты дефектного участка, а также факта контроля трубы;
  • система автоматической сигнализации дефектов (АСД);
  • возможность интегрирования системы видео-наблюдения;
  • время контроля бездефектной трубы без учета времени загрузки-выгрузки на позицию контроля - не превышает 2 минут;
  • 100% документирование результатов контроля.
