Вихретоковые дефектоскопы

Назначение Eddycon С & CL

Приборы Eddycon С & CLотносятся к средствам контроля и оценки дефектов и предназначены для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).

Данные приборы позволяют выполнять в полном объеме вихретоковый контроль деталей летательных аппаратов в соответствии с требованиями регламентов AIRBUS A318/A319/A320/A321 NONDESTRUCTIVE TESTING MANUAL NTM, BOEING 737 NON-DESTRUCTIVE TEST MANUAL.

Вихретоковые дефектоскопы Eddycon доступны в двух исполнениях

Eddycon C

Дефектоскоп вихретоковый портативный Eddycon C

Eddycon CL

Дефектоскоп вихретоковый портативный с большим экраном Eddycon CL

Применяются в следующих отраслях промышленности:

  • АВИАЦИОННАЯ
    контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
  • НЕФТЕГАЗОВАЯ
    контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
  • ХИМИЧЕСКАЯ
    контроль трубопроводов, промышленных резервуаров и т.д.;
  • ЭНЕРГЕТИЧЕСКАЯ
    контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
  • МАШИНОСТРОИТЕЛЬНАЯ
    контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.;

Преимущества дефектоскопов

  • Проверка обшивки конструкции вихретоковым портативным дефектоскопом Eddycon C Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
  • наличие датчика температуры и выносной кнопки баланс;
  • возможность условной оценки глубины и протяженности дефекта;
  • легкосъемная аккумуляторная батарея;
  • время непрерывной работы от аккумуляторной батареи – 8 часов;
  • световая и звуковая сигнализация о дефекте;
  • простота в работе благодаря интуитивно-понятному интерфейсу;
  • малые массогабаритные показатели.

Отличительные особенности дефектоскопов

  • цветной высококонтрастный TFT дисплей;
  • ссистема АСД: четыре 3-цветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения соотношения сигнал/шум;
  • возможность работы с ВТП и ротационными сканерами различных производителей;
  • поддержка USB.

Возможности и сервисные функции прибора

  • Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
  • отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей первой и второй частот, может применяться для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 4 алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали и суммирование с инверсией по вертикали);
Отображение результатов проверки на экране портативного вихретокового дефектоскопа Eddycon C

Ротационный сканер к вихретоковому портативному дефектоскопу Eddycon CПреобразователи к вихретоковому портативному дефектоскопу Eddycon C

  • три режима работы прибора: день, ночь, стандарт;
  • время установления рабочего режима дефектоскопа – не более 1 минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,3 с; 0,5 с; 1 с; 2 с; 3 с; 4 с; 5 с; 8 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:
    • дифференциальный ВТП;
    • дифференциальный ВТП, включенный по схеме моста;
    • дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой;
    • дифференциальный ВТП, трансформаторного типа;
    • абсолютный (параметрический) ВТП;
    • абсолютный ВТП трансформаторного типа.
  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 8 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной Li-Ion аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 4500 мА/час;
  • рабочий диапазон температур – от -20 ˚С до +45 ˚С;
  • масса дефектоскопа с аккумуляторной батареей не более:
    Eddycon C: 0,9 кг;
    Eddycon CL: 1,65 кг
  • габаритные размеры дефектоскопа не более:
    Eddycon C: 230x135x98 мм
    Eddycon CL: 256x158x80 мм

Основные технические характеристики
Диапазон частот кГц от 0,01 до 16000
Усиление дБ 70
Напряжение питания преобразователя В 0,5; 1; 2; 4; 6
Частота выборок кГц 1-11
Фильтр Гц НЧ от 1 до 5000;
ВЧ от 1 до 5000;
полосовой фильтр;
дифференцирующий;
усредняющий
Подключаемые ВТП дифференциальные и абсолютные ВТП;
Цифровой масштаб общий: от 1/16 до 16
по горизонтали: от -30 до 30 дБ
по вертикали: от -30 до 30 дБ
Вращение фазы °, от 0 до 360
Разъем для подключения ВТП Lemo 00, Lemo 12-way / Lemo 16-way
Время следа сигнала с 0,1; 0,3; 0,5; 1; 2; 3; 4; 5; 8;
Дисплей Цветной TFT
Разрешение экрана точек 800х480
Размер экрана дюйм диагональ
Eddycon C 4,3"
Eddycon CL 7,2"
Режимы отображения сигнала комплексная плоскость – X(y);
временная развертка – X(t), Y(t).
Типы пороговых уровней Круг, Порог, Сектор, Отсечка
Память для хранения настроек и
результатов контроля
от 8 до 32 Гб памяти.
1 дефектограмма занимает 6 Мб;
1 настройка занимает 0,00355 Мб
Многочастотная работа 2-частотное мультиплексирование;
независимое регулирование обеих частот;
смешивание сигналов для подавления мешающих факторов.
Аккумуляторная батарея Li-Ion 12В/4,5 А/ч
Время работы от батареи ч не менее 8
Температурное применение прибора °С от -20 до +45
Защита от воздействия окружающей среды Eddycon C – IP 64 по ГОСТ 14254
Eddycon CL – IP 66 по ГОСТ 14254
Габаритные размеры мм Eddycon C – 230х135х98
Eddycon CL – 256х158х80
Масса с аккумуляторной батареей кг Eddycon C – не более 0,9 кг
Eddycon CL – 1,65 кг
Линейка серийных преобразователей
Тип ВТП Размер рабочей
поверхности, мм
Диапазон рабочих
частот, кГц
Габаритные
размеры, мм
Выявляемые дефекты
1. SS1.5M05DA0 ø 5 500-2000 ø 13×35 Поверхностные дефекты в разных токопроводящих материалах (например: алюминиевые сплавы, ферромагнитные и аустенитные стали).
2. SS650K06DA0 ø 6 500-1500 ø 13×35
3. SS400K07DA0 ø 7 300-600 ø 13×35
4. SS300K08DA0 ø 8 200-400 ø 13×35
5. SS340K09DA0** ø 9 250-400 ø 13×35 Поверхностные и подповерхностные трещины, поры, коррозионные повреждения в алюминиевых сплавах, ферромагнитных и аустенитных сталях и пр.
6. SS170K13DA0** ø 13 100-250 ø 13×35
7. SS50K15DA0 ø 15 50-150 ø 13×50
8. SS10K33DA0 ø 33 1-100 ø 33×50
9. SU450K3А6х8A0 6×8 900-1700 ø 12,5×130 Поверхностные трещины в прямоугольных пазах изделий, выполненных из ферромагнитных и аустенитных сталей и пр.
10. SU450K05DA0 ø 5 400-600 ø 12,5×70 Поверхностные трещины, в алюминиевых сплавах, ферромагнитных и аустенитных сталях и пр.
11. SU450K5А05DA0 ø 5 400-600 ø 12,5×135
12. SU1.8М3.5DSS0 ø 3,5 1000-1900 ø 9,6×55 Поверхностные трещины, в алюминиевых сплавах, титановых сплавах и пр.
13. SU1.8М3А3.5DSS0 ø 3,5 1000-1900 ø 9,6×160
14. SU450K05DA4 ø 5 750-1100 ø 15×170 Специализированные ВТП для контроля шестерен редуктора ВР-26 вертолетов МИ-26
15. SU300K08DA0 ø 8 100-450 ø 35×150
16. SU350K6x0.5DA1 6×0,5 350-600 ø 12×61 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 2 мм, выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-01.
17. SU350K6x0.5DA2 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 4 мм ,выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-02.
18. SU350K6x0.5DA3 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 6,35 мм, выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-03.
19. SU350K6x0.5DA4 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 1,5 мм, выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-04.
20. SU350K6x0.5DA5 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 5,08 мм, выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-05.
21. RO1.7M5A«Х»*DRD0 от ø3,1 до ø 25,4 1000-3500 Жёсткий металлический корпус. Выявления поверхностных дефектов в отверстиях деталей, выполненных из алюминиевых сплавов, ферромагнитных и аустенитных сталей.
22. RO1.7M5A«Х»*DFD0 от ø3,1 до ø 25,4 1000-3500 Раздвижные ВТП в пластиковом корпусе. Выявления поверхностных дефектов в отверстиях деталей, выполненных из алюминиевых сплавов, ферромагнитных и аустенитных сталей.
23. SU30К16DD0 ø 16 30-200 ø 50×55 Специализированный преобразователь для выявления поверхностных трещин в шпагах для фехтования, выполненных из аустенитных сталей.

*Х — диаметр рабочей поверхности ВТП

Портативные вихретоковые дефектоскопы Eddycon C & CL

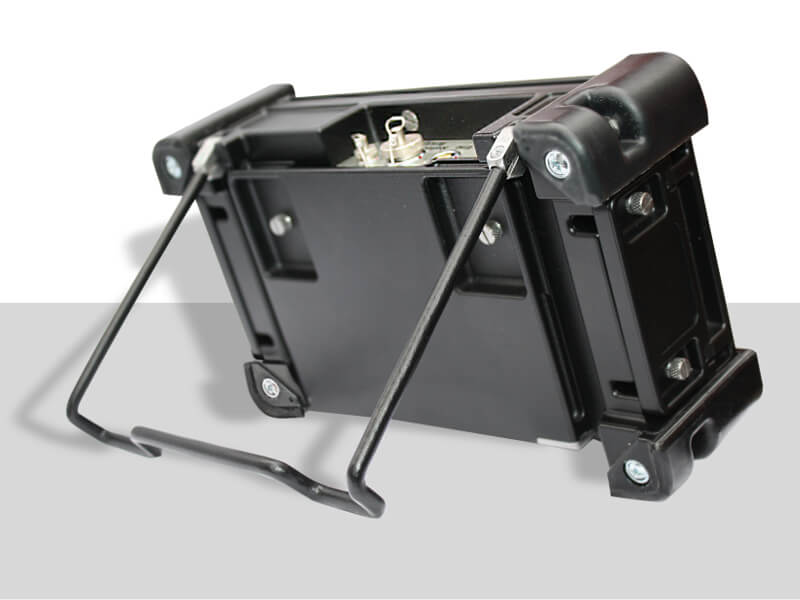

Портативный вихретоковый дефектоскоп с большим экраном Eddycon CL
Портативный вихретоковый дефектоскоп с держателем для руки Eddycon C
Портативный вихретоковый дефектоскоп Eddycon C с комплектующими в ящике для хранения и транспортировки
Портативный вихретоковый дефектоскоп Eddycon C со стороны держателя для руки
Портативный вихретоковый дефектоскоп Eddycon C, левая сторона
Портативный вихретоковый дефектоскоп Eddycon C, USB порт
Портативный вихретоковый дефектоскоп Eddycon C, со стороны аккумуляторного отсека
Настройка ротационного сканера для контроля отверстий SVR-05
Сканер ротационный SVR-05
Ротационный сканер для болтовых отверстий SVR-05
Ротационный сканер для контроля отверстий SVR-05, вид сверху
Возможный комплект поставки портативного вихретокового дефектоскопа Eddycon C
