Вихретоковые преобразователи

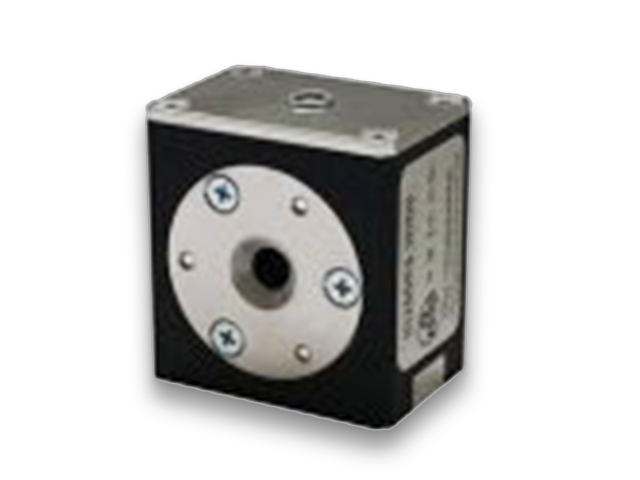

Наружный проходной ВТП для контроля цилиндрических объектов из немагнитных материалов:

  • представляет собой дифференциальный преобразователь, построенный по схеме «Reflection»;
  • предназначен для контроля объектов протяженной формы (труб, прутков, проволоки);
  • применяется для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.

Маркировка

Диаметр ВТП,
мм/дюйм

Центральная
частота, кГц

Диапазон рабочих частот, кГц

Разъём

Контролируемый
материал

ID250K9.3DD0

от 3 до 180/ от .12 до 7

15

2-60

Lemo 04

NFe

50

10-250

250

50-500

600

200-1200


ID

250K

9.3D

D

0

1

2

3

4

5

1. ID – (inner diameter) внешние проходные преобразователи для обнаружения поверхностных дефектов.

2. Частота ВТП

«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.

3. Диаметр проходного отверстия ВТП, мм

4. Обозначение типа ВТП «D». D – дифференциальный (Differential).

5. Номер модификации преобразователя.
