«Г-образный» ВТП:
- представляют собой абсолютный преобразователь, построенный по схеме Reflection;
- предназначен для контроля труднодоступных мест и деталей с выступающими элементами;
- применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.

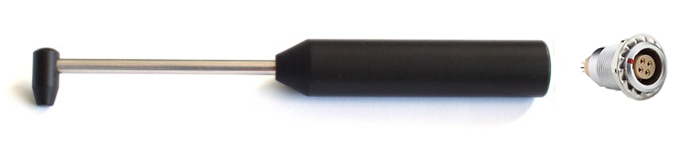

Чувствительный элемент ВТП размещён под углом 90˚ к оси рукоятки
|
Маркировка |
Диаметр рабочей части «D», |
Длина изгиба, |
Длина ВТП, |
Диапазон рабочих частот |
Разъем |
Контролируемый материал |
|
SU450K5A5Dx8-130 A0 |
5 |
8 |
130 |
400 - 600 кГц |
Lemo 04 |
Fe/NFe |
|
SU |
450K |
5A |
5D |
x |
8 |
- |
130 |
A |
X |
|
1 |
2 |
3 |
4 |
|
5 |
|
6 |
7 |
8 |
1. SU – (surface probe) преобразователи для обнаружения поверхностных дефектов.
2. Частота ВТП
«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.
3. Угол наклона чувствительного элемента к оси ВТП «5А» – 90°.
4. Диаметр рабочей поверхности ВТП, мм
5. Длина согнутой части наконечника, мм
6. Общая длина ВТП, мм. Стандартная длина 130 мм (5"). При заказе может корректироваться.
7. Обозначение типа ВТП «А». А – абсолютный (Absolute).
8. Номер модификации преобразователя.
