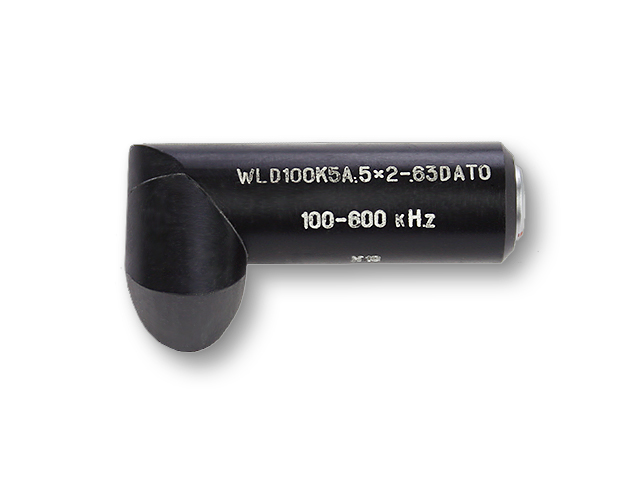

«Г-образный» ВТП для контроля сварных швов:
- представляет собой абсолютный преобразователь, построенный по схеме Bridge;
- предназначен для контроля сварных швов в соответствии с требованиями ISO 17643;
- применяется для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Диаметр рабочей части «D», дюймов | Длина ВТП, дюймов | Диапазон рабочих частот, кГц | Разъём | Контролируемый материал | Обнаружение дефектов под слоем ЛКП | Обнаружение подповерхностных дефектов |
WLD100K5А.5×2-.2DAT0 | .2/5 | 2/50 | 100-1000 | Lemo 04 | Fe | до 0.3 мм | + |
WLD100K5А.5×2-.35DAT0 | .35/8.9 | 2/50 | 100-1000 | Fe | до 1 мм | + | |
WLD100K5А.5×2-.43DAT0 | .43/10.9 | 2/50 | 100-1000 | Fe | до 1 мм | + | |
WLD100K5А.5×2-.63DAT0 | .63/16 | 2/50 | 100-600 | Fe | до 1 мм | + | |
WLD100K5А.5×2.5-1DAT0 | 1/25.4 | 2.5/65 | 100-600 | Fe | до 1.5 мм | + |
WLD | 100K | 5А | .5 | × | 2 | – | .63D | A | Т | 0 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1. WLD – (weld probe) преобразователи для контроля сварных швов.
2. Частота ВТП
«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.
3. Угол наклона чувствительного элемента к оси ВТП "5А" - 90˚.
4. Длина изогнутой части, дюймов.
5. Общая длина ВТП, дюймов. При заказе может корректироваться.
6. Диаметр рабочей поверхности ВТП, дюймов.
7. Обозначение типа ВТП «А». А – абсолютный (Absolute).
8. «Т» (Transverse) обозначение поперечного расположения чувствительного элемента ВТП относительно продольной оси ВТП.
9. Номер модификации преобразователя.
