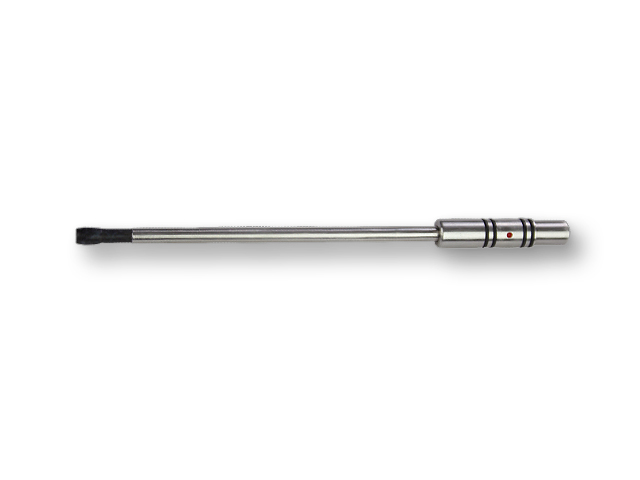

Динамические ВТП роторного типа, жёсткие:
- представляют собой классический дифференциальный преобразователь, построенный по схеме Reflection, чувствительный элемент которого вмонтирован в жёсткий износостойкий корпус;
- предназначены для контроля отверстий фиксированного диаметра (ВТП подбираются под фиксированный диаметр);
- применяются для работы со сканерами вихретоковыми ротационными типа СВР-04/СВР-05 (OKOndt Group);
- совместимы с ротационными сканерами Mini Mite (OLYMPUS), Mini Drive (GE) и др.;
- применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Маркировка | Диаметр рабочей части «D», мм | Рабочая длина (WL), мм | Длина ВТП, дюйм (мм) | Рабочие частоты | Разъём | Контролируемый материал |
RO3.18×85 RD | 1/8" (3.18) | 45 | 85 | 200 kHz -3 MHz | 4-pin Fischer connector (to Hocking, GE, Rohmann and Forester drive units, etc.) | Fe/NFe |
RO3.57×85 RD | 9/64" (3.57) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO3.97×85 RD | 5/32" (3.97) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO4.37×85 RD | 11/64" (4.37) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO4.76×85 RD | 3/16" (4.76) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO5.16×85 RD | 13/64" (5.16) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO5.56×85 RD | 7/32" (5.56) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO5.95×85 RD | 15/64" (5.95) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO6.35×85 RD | 1/4" (6.35) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO6.75×85 RD | 17/64" (6.75) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO7.14×85 RD | 9/32" (7.14) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO7.54×85 RD | 19/64" (7.54) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO7.94×85 RD | 5/16" (7.94) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO8.33×85 RD | 13/64" (8.33) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO8.73×85 RD | 11/32" (8.73) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO9.13×85 RD | 23/64" (9.13) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO9.52×85 RD | 3/8" (9.52) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO9.92×85 RD | 25/64" (9.92) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO10.32×85 RD | 13/32" (10.32) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO10.72×85 RD | 27/64" (10.72) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO11.11×85 RD | 7/16" (11.11) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO11.51×85 RD | 29/64" (11.51) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO11.91×85 RD | 15/32" (11.91) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO12.30×85 RD | 31/64" (12.30) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO12.70×85 RD | 1/2" (12.70) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO13.10×85 RD | 33/64" (13.10) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO13.49×85 RD | 17/32" (13.49) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO13.89×85 RD | 35/64" (13.89) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO14.29×85 RD | 9/16" (14.29) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO14.68×85 RD | 37/64" (14.68) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO15.08×85 RD | 19/32" (15.08) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO15.48×85 RD | 39/64" (15.48) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO15.88×85 RD | 5/8" (15.88) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO16.27×85 RD | 41/64" (16.27) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO16.67×85 RD | 21/32" (16.67) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO17.07×85 RD | 43/64" (17.07) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO17.46×85 RD | 11/16" (17.46) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO17.86×85 RD | 45/64" (17.86) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO18.26×85 RD | 23/32" (18.26) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO18.65×85 RD | 47/64" (18.65) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO19.05×85 RD | 3/4" (19.05) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO19.45×85 RD | 49/64" (19.45) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO19.84×85 RD | 25/32" (19.84) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO20.24×85 RD | 51/64" (20.24) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO20.64×85 RD | 13/16" (20.64) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO21.03×85 RD | 53/64" (21.03) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO21.43×85 RD | 27/32" (21.43) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO21.83×85 RD | 55/64" (21.83) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO22.23×85 RD | 7/8" (22.23) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO22.62×85 RD | 57/64" (22.62) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO23.02×85 RD | 29/32" (23.02) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO23.42×85 RD | 59/64" (23.42) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO23.81×85 RD | 15/16" (23.81) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO24.21×85 RD | 61/64" (24.21) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO24.61×85 RD | 31/32" (24.61) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO25.00×85 RD | 63/64" (25.00) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe | |
RO25.40×85 RD | 1 (25.40) | 45 | 85 | 200 kHz -3 MHz | Fe/NFe |
RO | 3.18 | x | 85 | RD (Sh) |
1 | 2 | 3 | 4 |
1. RO – (rotary probe) динамический вращающийся ВТП для контроля болтовых отверстий.
2. Диапазон контролируемых диаметров отверстий, мм
3. Общая длина ВТП, мм. Стандартная длина рабочей части (WL) - 45 мм (1.8" дюйма). При заказе может корректироваться. Выбирается исходя из необходимой рабочей длины «WL».
4. Обозначение типа ВТП «RD»
5. «R» - жёсткий металлический корпус из нержавеющей стали (Rigid), «D» – дифференциальный (Differential).
Стандартный тип ВТП изготавливается не экранированным. В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
