Вихретоковые преобразователи

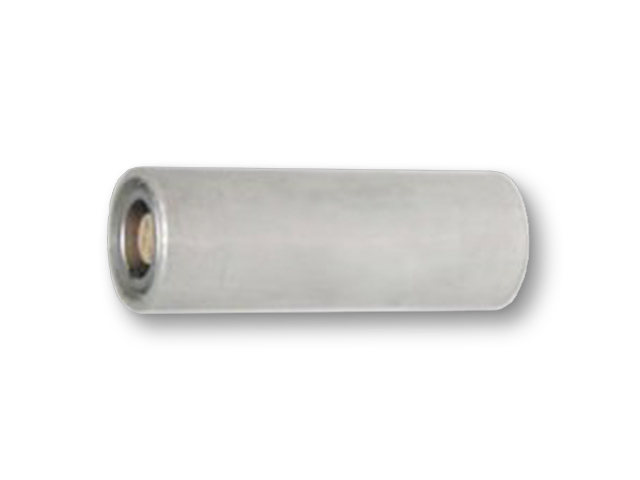

Прямой ВТП для обнаружения подповерхностных дефектов во втором слое, через первый слой толщиной до 1,5 мм:

  • представляет собой абсолютный преобразователь, построенный по схеме Reflection;
  • предназначен для контроля силовых элементов конструкции летательных аппаратов под обшивкой;
  • применяется для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.

Маркировка

Наружный диаметр, мм/дюйм

Длина ВТП,

мм/дюйм

Рабочие

частоты

Разъём

Контролируемый

материал

Выявляемые

дефекты

SSP3K11DASh

11/.43

39/1.5

1-25 кГц

Lemo 04

NFe

в алюминии через обшивку толщиной до 1,5 мм

в титане на глубине 5 мм

SSP25K7DA

7/.28

50/2

12-40 кГц

NFe

в алюминии через обшивку толщиной до 1,5 мм

SSP25K10DA1

10/.39

50/2

12-40 кГц

NFe

в алюминии через обшивку толщиной до 1,5 мм

SSP25K10DA0

10/.39

50/2

12-40 кГц

Triax Lemo/Fischer

NFe

в алюминии через обшивку толщиной до 1,5 мм

SSP

3K

11D

A

(Sh)

1

2

3

4

5

1. SSP – (sub surface probe) преобразователи для обнаружения подповерхностных дефектов.

2. Частота ВТП

3. «HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.

4. Диаметр рабочей поверхности ВТП, мм

5. Обозначение типа ВТП «А». А – абсолютный (Absolute).

6. Sh – (shielded) экранированный чувствительный элемент. В случае отсутствия данной маркировки – чувствительный элемент выполнен не экранированным.
