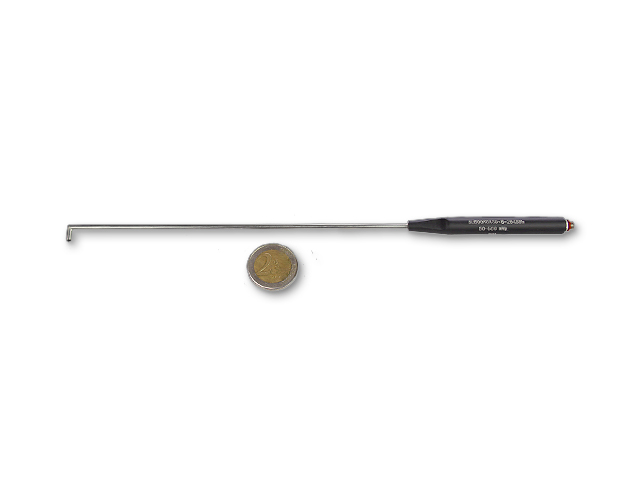

«Г-образный» ВТП:
- представляют собой абсолютный преобразователь, построенный по схеме Bridge;
- предназначен для контроля труднодоступных мест и деталей с выступающими элементами;
- применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.
Чувствительный элемент ВТП размещён под углом 90˚ к оси рукоятки
Маркировка | Диаметр рабочей части «D», мм | Длина изгиба, мм | Длина ВТП, мм | Центральная частота | Разъём | Контролируемый материал |
SU200K5A4.5Dx6.4-105 B | 4.5 | 6.4 | 105 | 200 кГц | Triax Lemo/Fischer | Fe/NFe |
SU500K5A4.5Dx6.4-105 B | 4.5 | 6.4 | 105 | 500 кГц | Fe/NFe | |
SU500K5A4.5Dx12.7-105 B | 4.5 | 12.7 | 105 | 500 кГц | Fe/NFe | |
SU2М5A2.5Dx2.7-105 B | 2.5 | 2.7 | 105 | 2 МГц | NFe | |
SU2М5A3Dx2.7-105 B | 3 | 2.7 | 105 | 2 МГц | NFe | |
SU2М5A3Dx6.4-105 B | 3 | 6.4 | 105 | 2 МГц | NFe | |
SU2М5A3Dx12.7-105 B | 3 | 12.7 | 105 | 2 МГц | NFe | |
SU6М5A2.5Dx6.4-105 B | 2.5 | 6.4 | 105 | 6 МГц | NFe |
SU | 200K | 5A | 4.5D | x | 6.4 | - | 105 | B(Sh) |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1. SU – (surface probe) преобразователи для обнаружения поверхностных дефектов.
2. Частота ВТП
«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.
3. Угол наклона чувствительного элемента к оси ВТП «5А» – 90°.
4. Диаметр рабочей поверхности ВТП, мм
5. Длина согнутой части наконечника, мм
6. Общая длина ВТП, мм. Стандартная длина 105 мм (4.1"). При заказе может корректироваться.
7. Обозначение типа ВТП – «В» – мостовая схема включения (Bridge). В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить – «Sh» экранированный (Shielded)
