Вихретоковые преобразователи

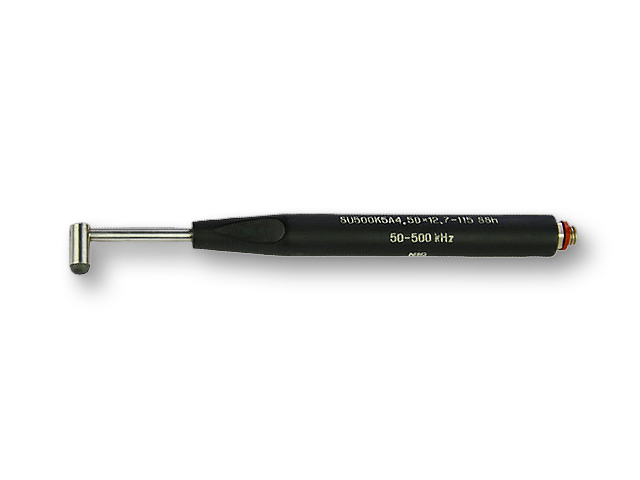

«Г-образный» ВТП:

  • представляют собой классический абсолютный однокатушечный преобразователь, построенный по схеме Single coil;
  • предназначен для контроля деталей сложных форм с затрудненным доступом, либо деталей с выступающими элементами;
  • применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.

Чувствительный элемент ВТП размещён под углом 90˚ к оси рукоятки

Маркировка

Диаметр рабочей

части «D», мм

Длина изгиба, мм

Длина ВТП, мм

Центральная частота

Разъём

Контролируемый материал

SU200K5A4.5Dx6.4-105 S

4.5

6.4

105

200 кГц

Microdot/M5

Fe/NFe

SU500K5A4.5Dx6.4-105 S

4.5

6.4

105

500 кГц

Fe/NFe

SU500K5A4.5Dx12.7-105 S

4.5

12.7

105

500 кГц

Fe/NFe

SU2М5A2.5Dx2.7-105 S

2.5

2.7

105

2 МГц

NFe

SU2М5A3Dx2.7-105 S

3

2.7

105

2 МГц

NFe

SU2М5A3Dx6.4-105 S

3

6.4

105

2 МГц

NFe

SU2М5A3Dx12.7-105 S

3

12.7

105

2 МГц

NFe

SU6М5A2.5Dx6.4-105 S

2.5

6.4

105

6 МГц

NFe

SU

200K

5A

4.5D

x

6.4

-

105

S(Sh)

1

2

3

4

5

6

7

1. SU – (surface probe) преобразователи для обнаружения поверхностных дефектов.

2. Частота ВТП

«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.

3. Угол наклона чувствительного элемента к оси ВТП «5А» – 90°.

4. Диаметр рабочей поверхности ВТП, мм

5. Длина согнутой части наконечника, мм

6. Общая длина ВТП, мм. Стандартная длина 105 мм (4.1"). При заказе может корректироваться.

7. Обозначение типа ВТП – «S» параметрический не экранированный (Single). В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
