Вихретоковые преобразователи

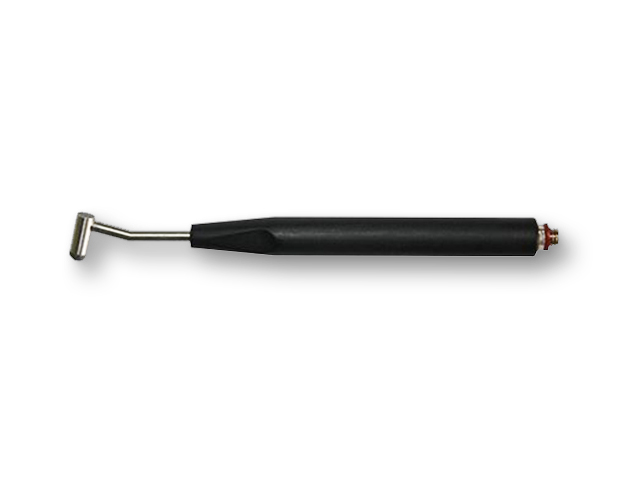

«Г-образный» ВТП:

  • представляют собой классический абсолютный однокатушечный преобразователь, построенный по схеме Single coil;
  • предназначен для контроля деталей сложных форм с затрудненным доступом и деталей с выступающими элементами;
  • применяются для работы с вихретоковыми дефектоскопами Eddycon C, Eddycon CL и дефектоскопами других производителей.

Маркировка

Диаметр рабочей части «D», мм

Длина изгиба, мм

Длина ВТП, мм

Центральная частота

Разъём

Контролируемый материал

SU200K5A15°4.5Dx6.4-105 S

4.5

6.4

105

200 кГц

Microdot/M5

Fe/NFe

SU500K5A15°4.5Dx6.4-105 S

4.5

6.4

105

500 кГц

Fe/NFe

SU500K5A15°4.5Dx12.7-105 S

4.5

12.7

105

500 кГц

Fe/NFe

SU2М5A15°2.5Dx2.7-105 S

2.5

2.7

105

2 МГц

NFe

SU2М5A15°3Dx2.7-105 S

3

2.7

105

2 МГц

NFe

SU2М5A15°3Dx6.4-105 S

3

6.4

105

2 МГц

NFe

SU2М5A15°3Dx12.7-105 S

3

12.7

105

2 МГц

NFe

SU6М5A15°2.5Dx6.4-105 S

2.5

6.4

105

6 МГц

NFe

SU

200K

5A

15°

4.5D

x

6.4

-

105

1

2

3

4

5

6

6

7

SU – (surface probe) преобразователи для обнаружения поверхностных дефектов.

2. Частота ВТП

«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.

3. Угол наклона чувствительного элемента к оси ВТП «5А» – 90°.

4. Угол изгиба ручки ВТП, мм

5. Диаметр рабочей поверхности ВТП, мм

6. Длина согнутой части наконечника, мм

7. Общая длина ВТП, мм. Стандартная длина 105 мм (4.1"). При заказе может корректироваться.

8. Обозначение типа ВТП – «S» параметрический не экранированный (Single). В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
