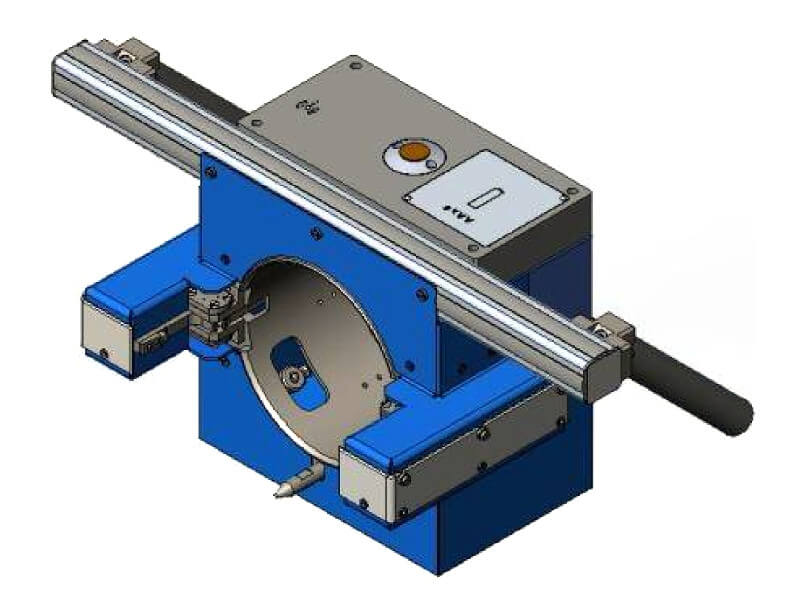

В железнодорожных ремонтных депо участок монтажа буксовых узлов делится на несколько постов поочередной проверки и измерения отдельных деталей. Подобная организация рабочего процесса оптимизирует временные затраты, способствует уменьшению количества ошибок при каталогизации и подборе деталей для монтажа конкретного узла. Пост измерения наружного диаметра напрессованных внутренних колец оснащается приборами модели 5171-158 и 5171-168. Это контрольно-вычислительное оборудование используется для одновременного измерения наружного диаметра передних и задних напрессованных колец с целью обеспечения правильного радиального зазора в подбираемых блоках подшипников.

В комплект поставки входит рабочий стол, на котором закреплены установочная мера и электронный блок прибора.

После измерения наружного диаметра напрессованных внутренних колец, контрольно-измерительное оборудование передает результаты замеров по встроенному модему на сервер Системы. Сервер обращается к этим результатам во время подбора блоков подшипников. Также Система использует их для расчета радиальных зазоров в процессе формирования Паспорта буксового узла.

Технические характеристики прибора

  ИСТОК 5171-158 ИСТОК 5171-168
Номинальный измеряемый наружный диаметр напрессованного внутреннего кольца, мм 158 168
Метод измерения Сравнение с мерой
Диапазон измерения, мм ±0,4
Дискретность отчета, мм 0,001
Предельно допустимая погрешность измерения диаметра, мм 0,002
Габаритные размеры прибора, мм:
- измерительной позиции 180х270х270
- электронного блока 320х145х220
Масса:
- измерительной позиции 10 кг
- электронного блока 5 кг
Напряжение питания, В 220 (+15% -15%)
Частота питающего переменного напряжения, Гц 50±1
Срок службы прибора 10 лет
