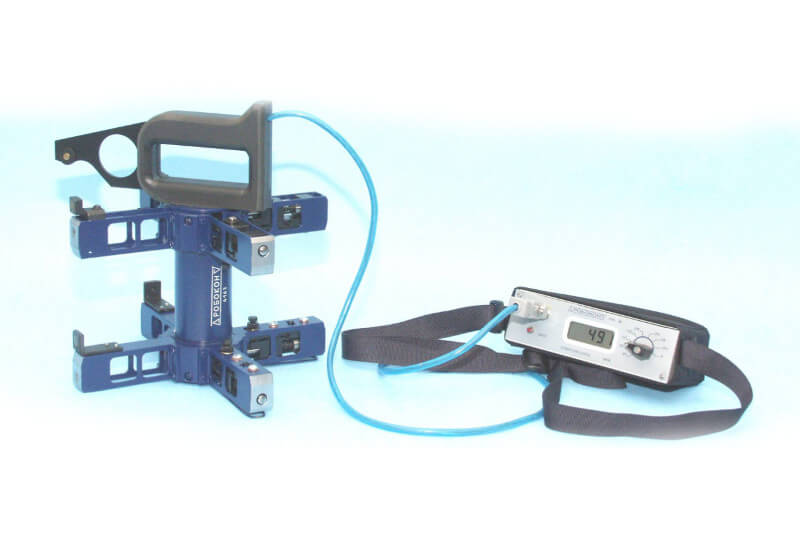

Она контролирует диаметр отверстия в корпусе буксы в двух сечениях, по двум взаимно-перпендикулярным направлениям. Кроме того, прибор определяет:

  • средний диаметр;
  • конусообразность отверстия;
  • овальность в измеряемых сечениях.

Это переносное оборудование, вы сможете использовать прибор в разных помещениях, также, при необходимости, воспользоваться им в другом ремонтном депо. Изделие работает от автономного питания, имеет небольшой вес, достаточно компактно и удобно в транспортировке.

Установочная мера для настройки входит в комплект поставки.

Повышенная нагрузка на буксовые узлы при движении вагонов, а также последствия ударов и толчков, образующихся при прохождении рельсовых стыков, кривых участков пути, во время торможений способствуют разрушению корпуса буксы. При поступлении поврежденных элементов в ремонтное депо необходимо тщательно провести отбраковку, используя высокоточное оборудование для оценки уровня повреждений. Модель 5163 как раз и применяется для отбраковки негодных корпусов букс, исключая возможность попадания на ремонтный участок изделия, повреждения которого критичны для дальнейшей эксплуатации. Учитывая ответственную роль буксового узла в ходовой части вагона такой тщательный контроль необходим для обеспечения безопасного железнодорожного движения.

Прибор 5163-250/260/290/320 может контролировать, как цельные корпуса букс пассажирских вагонов, так и составные и цельные корпуса букс грузовых вагонов.

Технические характеристики прибора

  Исток 5163-250 Исток 5163-260 Исток 5163-290 Исток 5163-320
Диапазон измеряемых диаметров, мм 249,8-250,4 259,8-260,4 289,8-290,4 319,8-320,4
Метод измерения Сравнение с номинальной мерой
Дискретность отчета 0,001
Предельно допустимая погрешность измерения, мм 0,006
Габаритные размеры, мм:
- измерительной позиции
- электронного блока
250х250х262
170х50х93
260х260х262
170х50х93
290х290х262
170х50х93
320х320х262
170х50х93
ГМасса, кг, не более:
- измерительной позиции
- электронного блока
3
0,7
3,5
0,7
4,2
0,7
6,4
0,7
Срок службы 10 лет
