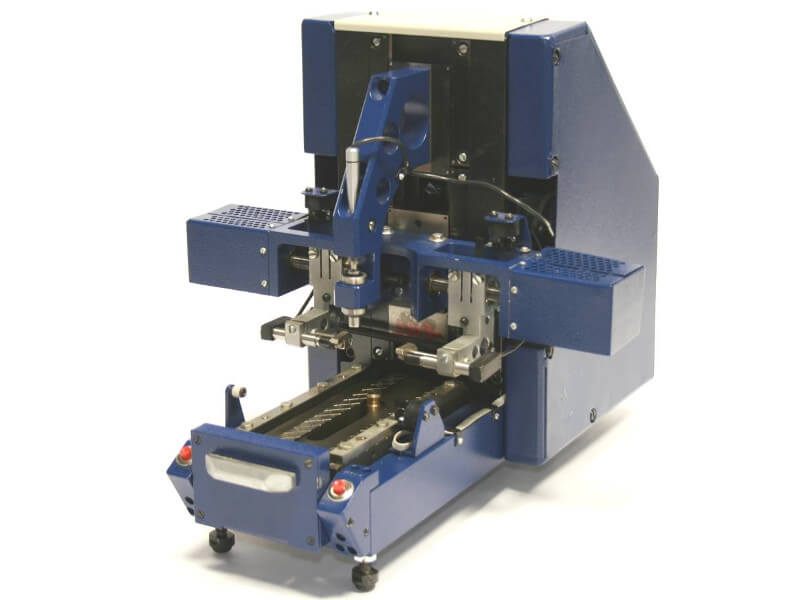

Прибор для контроля роликов (модель Исток 5155Л)

Поскольку ремонт буксового узла предусматривает тщательный осмотр и проверку всех его составных деталей, метод селективного контроля с последующей сортировкой — самое оптимальное решение организации техпроцесса.

В состав контрольно-измерительного оборудования, используемого в ремонтно-комплектовочном роликовом отделении, входит несколько приборов. Один из них — модель 5155Л, применяемая для:

  • отбраковки роликов, непригодных к дальнейшей эксплуатации;
  • сортировки роликов, признанных годными, на размерные группы в соответствии с диаметром и длиной;
  • контроля в автоматизированном режиме разноразмерности роликов в формируемом комплекте по длине и диаметру;
  • автоматизированного удаления из формируемого комплекта роликов, которые нарушают допустимую разноразмерность;
  • автоматизированного подбора недостающих для комплектности роликов.

Отличительной особенностью прибора является его автоматическая переналадка и настройка при переходе от контроля одного типо-размера ролика к другому, а также выдача оператору рекомендаций по подбору комплекта одноразмерных роликов для последующей сборки подшипника.

Сортировка на размерные группы дает возможность оптимизировать ремонтные процессы роликового отделения, ускорив таким образом проведение общего цикла контроля железнодорожной колесной пары.

Технические характеристики прибора

Типы контролируемых роликов
  • цилиндрические
  • бочкообразные
  • бомбинированные
Диапазон измеряемых параметров:
- диаметр ролика, мм
- длина ролика, мм

18 - 54
18 - 60
Метод измерения сравнение с номинальной мерой
Диапазон измерения ±0,25
Дискретность отчета, мм 0,0001
Предельно допустимая погрешность измерения, мм 0,001
Срок службы 10 лет
