Прибор приемочного контроля блоков подшипников (модель Исток 5156-726/728)

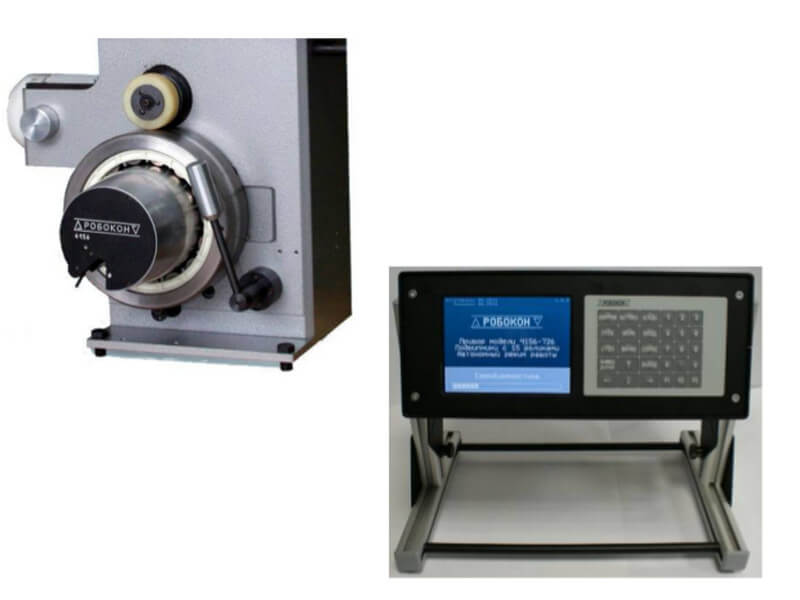

Одним из ключевых условий успешности работ роликового ремонтно-комплектовочного отделения является точное измерение геометрических параметров роликов. С этой целью необходимо произвести качественный приемочный контроль блоков подшипников, который выполняет прибор модели 5156-726/728.

К функциям этого контрольно-измерительного оборудования относится:

  • Осуществление приемочного контроля блоков подшипников по:
    • разноразмерности роликов по длине и диаметру;
    • осевому зазору;
    • диаметру окружности, вписанной по роликам, для сортировки на размерные группы в соответствии с радиальным зазором.
  • Сортировка блоков подшипников по размерным группам, исходя из радиального зазора.
  • Сохранение и архивирование результатов измерения в электронном виде, с привязкой к заводским номерам блоков подшипников, заводу-изготовителю и дате проведения контроля.
  • Передача на Сервер (центральный процессор) Системы результатов измерений с помощью радиомодема модели 43RMS.
  • Индикация технологического номера, присвоенного Системой проконтролированному блоку подшипника, который признан годным.

Технологический номер и номер размерной группы наносятся на поверхность блока маркером. Сервер Системы использует технологический номер в процессе расчета натяжений и зазоров в буксовом угле при формировании его паспорта. Также данная информация необходима сборщику, чтобы не допустить ошибок при монтаже.

Технические характеристики прибора

  ИСТОК 5156-726 ИСТОК 5156-728
Метод измерения контактный
Способ измерения:
средний диаметр отверстия по роликам сравнение с мерой
остальные параметры относительный
Диапазон измеряемых

разноразмерность роликов по диаметру, мм 0,2
разноразмерность роликов по длине, мм 0,2
средний осевой зазор, мм 0,3
средний диаметр окружности, вписанной по роликам, мм 158,000-158,350 168,000 — 168,350
Метод измерения
разноразмерность роликов по диаметру, мкм 0,1
разноразмерность роликов по длине, мкм 0,1
средний осевой зазор, мкм 1,0
средний диаметр окружности, вписанной по роликам, мкм 1,0
Предельно допустимая погрешность прибора, при измерении:
разноразмерность роликов по диаметру, мкм 1,5*
разноразмерность роликов по длине, мкм 1,5*
средний осевой зазор, мкм 15,0*
средний диаметр окружности, вписанной по роликам, мкм 3,0*
Загрузка — выгрузка блоков подшипников ручная
Время контроля одного блока подшипника, мин 1,3
Время работы прибора без поднастройки, час 4
Габаритные размеры прибора, мм 655х530х460
Масса прибора, не более 80 кг
Срок службы прибора 10 лет

* предельно допустимая погрешность прибора нормируется для измерения блоков подшипников 30-232726 и 30-42726
