Приборы для измерения диаметров шейки и предподступичной части оси (модель 5170-130/165 и модель 5170-140/175)

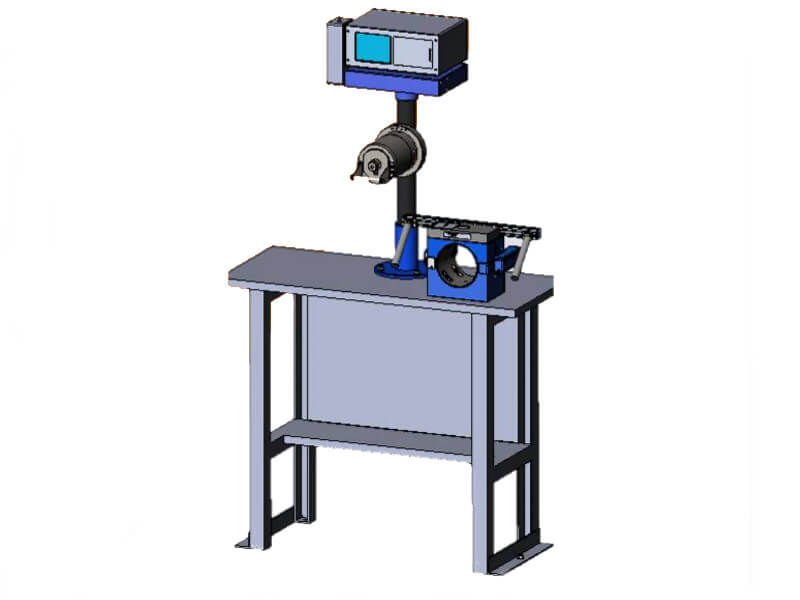

Пост, где производится измерение диаметров шеек и предподступичных частей оси, оснащается двумя приборами моделей 5170-130/165 и 5170-140/175. Это контрольно-измерительное оборудование предназначено для одновременного измерения в двух сечениях диаметра шейки оси Ø130 мм (Ø140 мм) под посадку внутренних колец подшипников и диаметра предподступичной части оси Ø165 мм (Ø175 мм) под посадку лабиринтных колец.

В комплект поставки входит стол, на котором закрепляется установочная мера, и электронный блок прибора.

Функции контрольно-измерительного оборудования:

  • измерение диаметра предподступичной части оси (Ø165 мм);
  • вычисление среднего значения диаметра шейки оси под посадку внутренних колец подшипников;
  • определение конусообразности шейки оси под посадку внутренних колец подшипников;
  • передача результатов замеров на Сервер (центральный процессор) Системы «Исток-МВ» через встроенный модем.

На следующих постах Сервер использует эти результаты измерений для подбора по натяжению лабиринтных и внутренних колец.

Технические характеристики прибора

  ИСТОК 5170-130/165 ИСТОК 5170-140/175
Номинальный измеряемый диаметр шейки оси, мм 130 140
Номинальный измеряемый диаметр предподступичной части оси, мм 165 175
Метод измерения Сравнение с мерой
Параметры, определяемые методом прямого измерения
  • диаметр шейки оси в двух сечениях и в двух направлениях
  • диаметр предподступичной части оси
Параметры, определяемые расчетным путем
  • средний диаметр шейки оси в двух сечениях
  • конусообразность шейки оси
Диапазон измерения, мм ±0,4
Дискретность отчета, мм 0,001
Предельно допустимая погрешность измерения диаметра, мм 0,002
Габаритные размеры прибора, мм:
- измерительной позиции 180х270х270
- электронного блока 320х145х220
Масса:
- измерительной позиции 10 кг
- электронного блока 5 кг
Напряжение питания, В 220 (+15% -15%)
Частота питающего переменного напряжения, Гц 50±1
Срок службы прибора 10 лет
