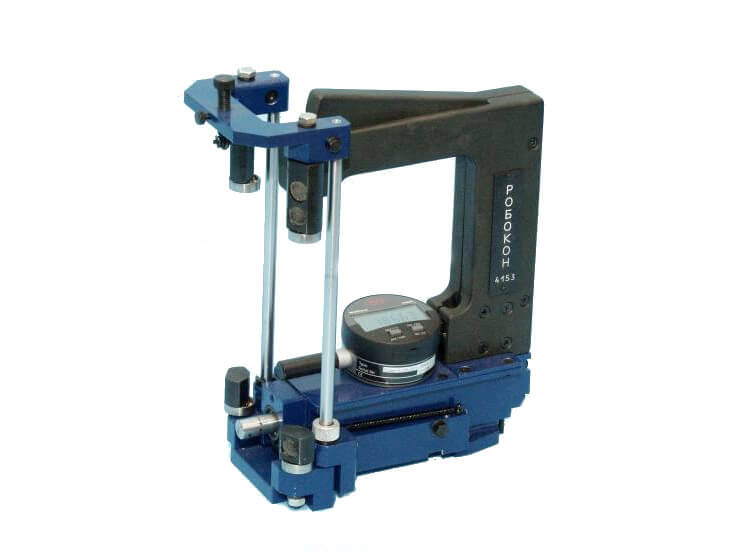

Назначение прибора — точный и быстрый контроль диаметра отверстий ступиц железнодорожных колес в процессе обработки отверстия на станке карусельного типа. Проведение этого процесса высокотехнологичным контрольно-измерительным прибором позволяет максимально точно соотнести размер получившегося отверстия с требуемым значением, оценить качество обработки и, в случае выявления несоответствий, сразу же внести коррективы.

Нутромер широкодиапазонный применяется на колесно-токарном участке ремонта колесных пар.

Автоматизация измерительной информации позволяет:

  • исключить возможные ошибки, связанные с влиянием человеческого фактора;
  • корректно выполнить необходимые расчеты;
  • проконтролировать сделанные зазоры;
  • рационально организовать техническую часть ремонта.

Использование нутромера широкодиапазонного дает точные результаты измерений диаметров отверстий ступиц железнодорожных колес, избавляя от ручного ввода полученных показателей. Таким образом повышается эффективность ремонта, обеспечивается безопасность движения после возвращения отремонтированной колесной пары в эксплуатацию и уменьшается влияние обслуживающего персонала на качество проведенных измерений.

Нутромер настраивается установочной мерой, поставляемой в комплекте с прибором, нажатием кнопки на фронтальной панели электронного дисплея.

Результаты контроля выводятся на цифровом табло, встроенном в конструкцию нутромера.

Прибор можно использовать вместе с широкодиапазонной скобой (модель 5154), предназначенной для измерения диаметра подступичных частей железнодорожных осей. При совместном применении этих приборов удается получить требуемый натяг в посадке ступицы колеса на ось. Высокая точность подбора сопрягаемых деталей, которая достигается с помощью данного контрольно-измерительного оборудования, способствует увеличению срока эксплуатации колесной пары после ремонтных работ.

Модульный принцип, реализованный в данном контрольно-измерительном оборудовании, позволяет адаптировать приборы под различные технологические процессы.

Технические характеристики прибора

  Исток 5153-194 Исток 5153-210
Диапазон измеряемых диаметров, мм 182,0 — 196,0 201,0 — 215,0
Метод измерения Сравнение с номинальной мерой
Тип преобразователя Цифровая измерительная головка DL-KIP008 или аналогичная
Число контролируемых сечений 1
Дискретность отсчета, мм 0,01
Предельно допустимая погрешность измерения, мм 0,03
Габаритные размеры, мм 180х270х270
Масса, кг 2
Срок работы 10 лет
