Ультразвуковые дефектоскопы





Назначение Sonocon ß & BL

Приборы Sonocon ß и Sonocon BL предназначены для проведения ручного контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений. Также для оценки скорости распространения УЗ колебаний, изменение эквивалентных размеров дефектов.

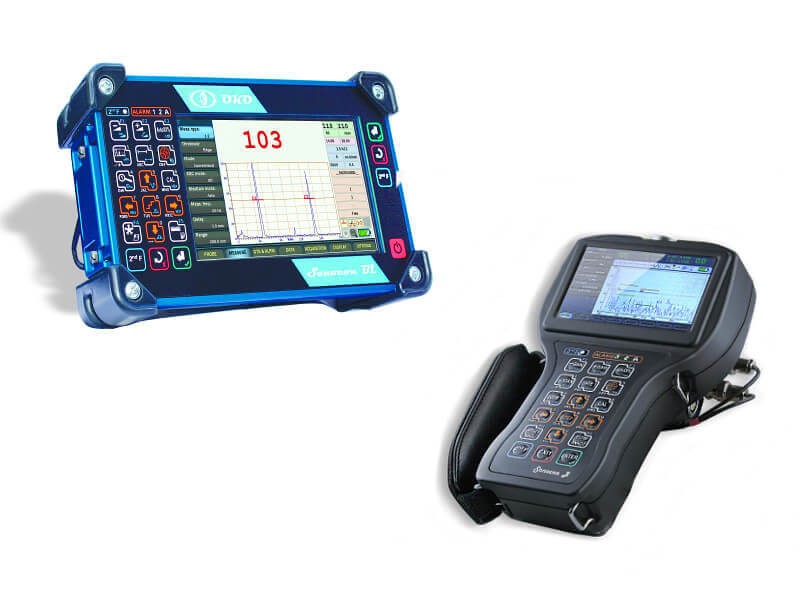

Ультразвуковые дефектоскопы Sonocon доступены в двух исполнениях:

Sonocon B

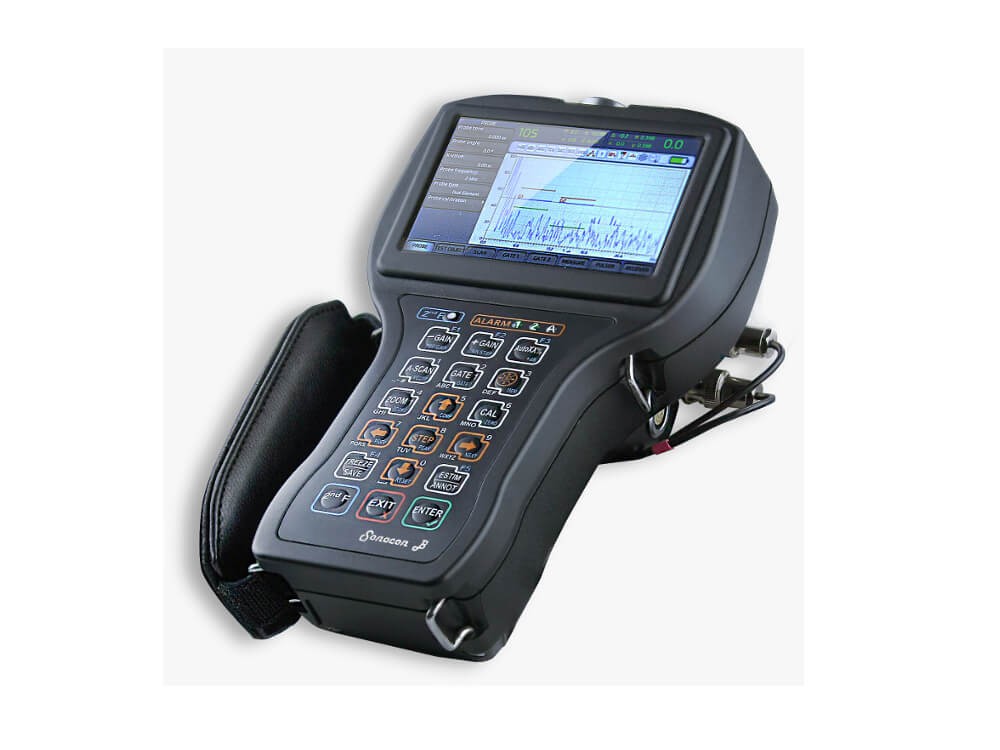

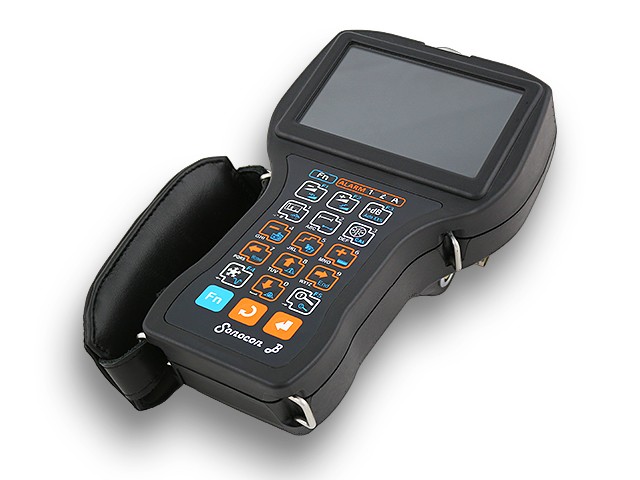

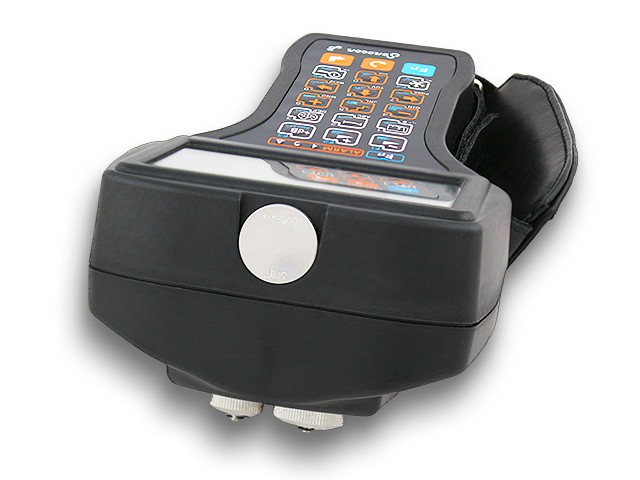

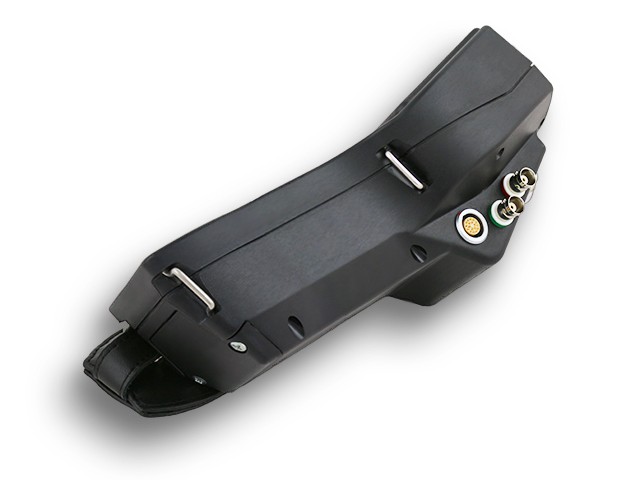

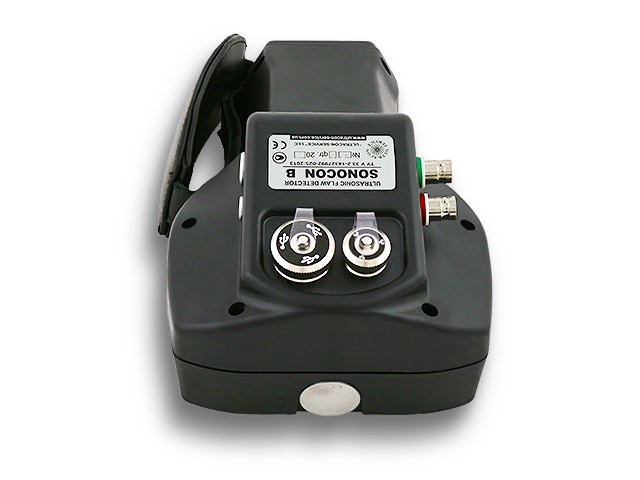

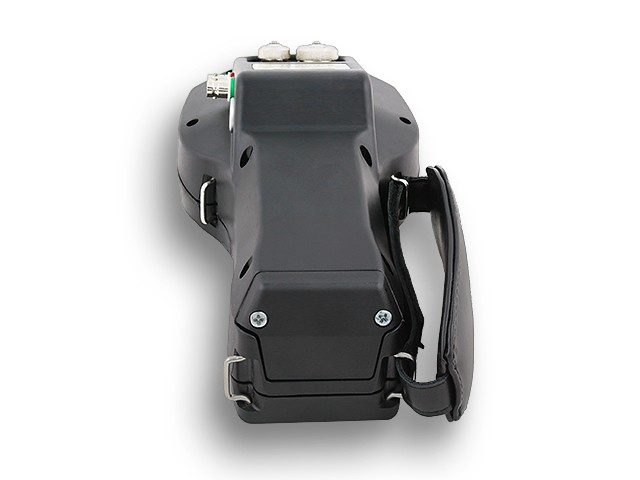

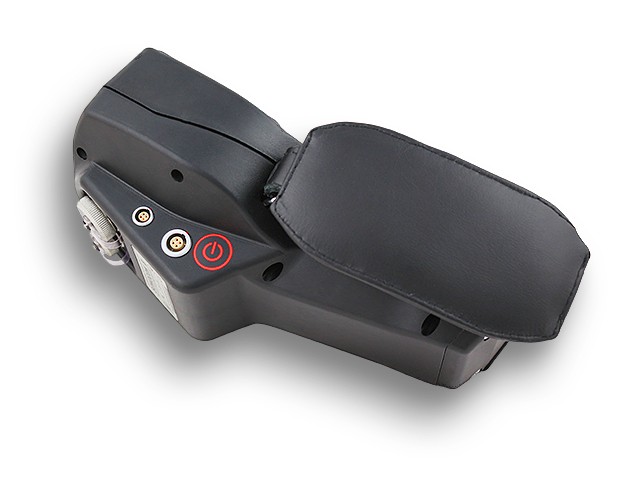

Компактный УЗ дефектоскоп с держателем для руки Sonocon B

Sonocon BL

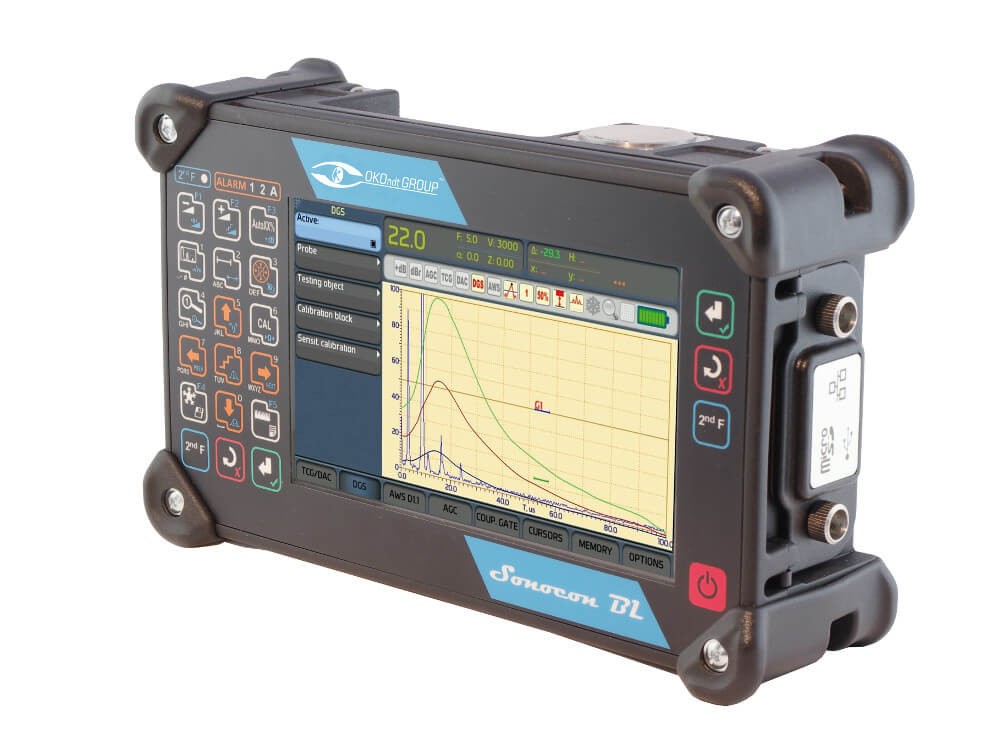

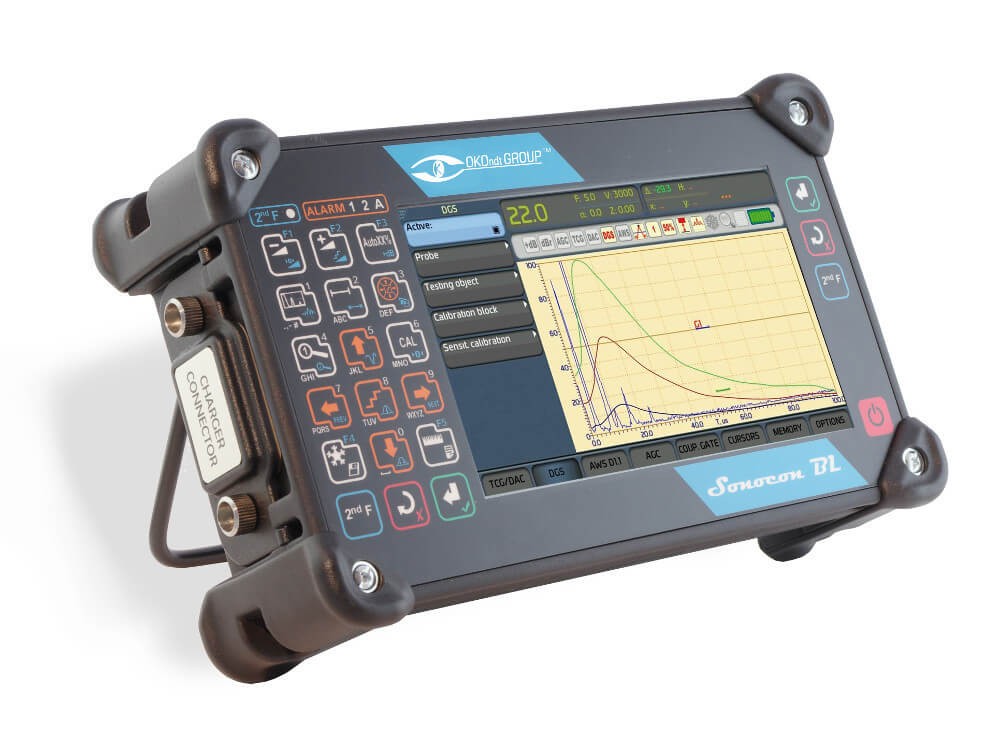

Универсальный УЗ дефектоскоп с большим экраном Sonocon BL


БАЗОВАЯ ВЕРСИЯ ПРИБОРА:

  • ручной контроль продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений;
  • измерение координат залегания дефектов;
  • оценка скорости распространения УЗ колебаний в различных материалах;
  • измерение эквивалентных размеров дефектов;
  • измерение отношений амплитуд сигналов, отраженных от дефектов.

ВЕРСИЯ «ТОЛЩИНОМЕР +»:

  • измерение толщины изделий при одностороннем доступе к ним;
  • формирование многомерных файлов с результатом измерения толщины объекта контроля.

Основные режимы и опции:

  • режим генератора - «ударное возбуждение» / «прямоугольный импульс»;
  • автоматические алгоритмы калибровки различных ПЭП (прямые, наклонные, поверхностной волны);
  • режим автоматического построения кривых АРД одновременно для трех различных браковочных диаметров;
  • режим построения кривой ВРЧ и DAC. Построение DAC кривых согласно EN 1712, EN 1713, EN 1714, ASTM E 164, ASME, ASME III, JIS 23060, GB 11345;
  • динамический диапазон усиления приемного тракта 110 дБ;
  • режим автоматической регулировки усиления (АРУ);
  • система контроля качества акустического контакта;
  • режим измерения параметров эхо-сигнала по «снимку» сигнала максимальной амплитуды (незаменим при проведении контроля изделий с плохими условиями ввода УЗ колебаний);
  • режим высокоточного измерения толщины изделия с применением измерительного маркера;
  • режим «разметка развертки по отражениям» (применяется для контроля сварных соединений);
  • режим «ПИК» - накопление максимальной огибающей сигналов, режим актуален при поиске мелких дефектов и работе в условиях нестабильного акустического контакта;
  • наличие двух независимых измерительных стробов с тремя уровнями фиксации, а также системы автоматической сигнализации дефектов (звуковая и световая) по каждому измерительному стробу;
  • различные режимы детектирования сигнала – радио-сигнал, положительная или отрицательная полуволна, двухполупериодный;
  • быстрая передача данных на ПК посредством USB стандартными средствами операционной системы;
  • Режимы отображения информации: А-скан, Б-скан. С-скан (для версии «Толщиномер+»);
  • формирование протокола контроля в виде стандартного графического файла в формате *.jpg для возможности просмотра на любом ПК.

Преимущества Sonocon B & BL:

  1. ЭРГОНОМИЧНОСТЬ
    • Оптимальный размер и формат дисплея с разрешением 800х480 пикселей обеспечивает качественное разделение и восприятие информации, а также не вызывает излишнего зрительного напряжения у дефектоскописта;
    • удобный корпус и малый вес прибора позволяют легко управлять дефектоскопом в замкнутых пространствах и труднодоступных местах;
    • вызов наиболее часто используемых режимов с помощью клавиатуры или «мультименю».
  2. МНОГОФУНКЦИОНАЛЬНОСТЬ
    • проведение дефектоскопии, толщинометрии, оценки скорости распространения УЗ колебаний в различных материалах;
    • наличие различных версий программного обеспечения («прошивки») дефектоскопа для решения специализированных задач контроля;
    • работа со всеми типами ПЭП.
  3. СТЕПЕНЬ ЗАЩИТЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
    • степень защиты корпуса дефектоскопа – IP64;
    • дефектоскоп устойчив к воздействию ионизирующего излучения и рассчитан на работу в условиях повышенной влажности;
    • температурный диапазон окружающего воздуха от -30 до +45°С.
  4. КОМПЛЕКТ ПОСТАВКИ
    • дефектоскоп по согласованию с Заказчиком может комплектоваться различными ПЭП, стандартными образцами и программным обеспечением для работы в различных отраслях промышленности.

Меню портативного ультразвукового дефектоскопа Sonocon BОтображение на экране портативного ультразвукового дефектоскопа Sonocon B найденных дефектов


Экран Цветной TFT (800 х 480)

Sonocon B: размер экрана 4.5"

Sonocon BL: размер экрана 7.2"

Отображение результатов А-Скан, одновременный вывод до 5 измеренных параметров по выбору пользователя. Дополнительно, для версии «Толщиномер+» построение среза и/или карты толщин с привязкой к реальной координате ПЭП.
Частотный диапазон приемного тракта от 0,4 до 20 МГц. Возможные устанавливаемые значения частот: 0,4; 1,0; 1,25; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 15 МГц и широкополосный режим (0-20) МГц
Зондирующий импульс Импульс ударного возбуждения амплитудой 200 В / 20 В. Длительность ЗИ задается автоматически в зависимости от установленной рабочей частоты приемного тракта.
Частота повторения зондирующих импульсов от 30 до 1000 Гц с дискретностью установки 1 Гц
Диапазон изменения коэффициента усиления приемного тракта от 0 до 110 дБ с дискретностью установки 1 дБ
Диапазон измерений глубины и координат залегания дефектов (по стали) от 1 до 8000 мм
Диапазон измерений толщин изделий от 0,6 до 6000,0 мм
Диапазон измерений эквивалентного диаметра/площади отражателя от 1 до 20 мм / от 0,8 до 314,0 мм2
Диапазон установки скорости распространения УЗК от 1000 до 10000 м/с с дискретностью установки 1; 10; 100; 1000 м/с
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) от 0 до 90 º с дискретностью установки 0,1; 1,0; 10,0 º
Диапазон установки линейной компенсированной отсечки от 0 до 80 % высоты экрана с дискретностью установки 1; 10 %
Временная регулировка чувствительность (ВРЧ) и Distance Amplitude Correction (DAC) - диапазон до 110 дБ;
- количество точек кривой – 32;
- построения кривой ВРЧ по DAC.
Кривая Амплитуда Расстояние Диаметр (АРД) - автоматическое построение до 3-х кривых для различных эквивалентных диаметров;
- калибровка по отражателям в калибровочных образцах и на объекте контроля;
- возможность построения кривой ВРЧ по АРД.
Детектирование сигнала радиосигнал, двухполуперидный, положительная и отрицательная волна
Измерительные стробы - два независимых трехуровневых строба;
- дополнительный строб контроля качества акустического контакта;
- специальный строб системы Автоматической Регулировки Усиления (АРУ)
Автоматическая сигнализация дефектов звуковая, световая, визуальная
Оценка параметров эхо-сигналов Измерение абсолютного расстояния от ЗИ до сигнала в выбранном измерительном стробе либо относительного расстояние между сигналами в двух стробах;
Измерение абсолютной и относительной амплитуды сигналов относительно середины экрана или 80% или уровня активного строба с учетом ВРЧ;
Измерение координат дефектов;
Измерение толщины изделия при одностороннем доступе с дискретностью 0,01 мм;
Измерение эквивалентной площади или эквивалентного диаметра дефектов.
Встроенная память карта microSD 8 Gb, используется для сохранения настроек и результатов контроля
Разъемы ПЭП (2xBNC); USB-2.0: USB тип А, mini USB тип B; ДП (Lemo); головные телефоны (Lemo)
Питание аккумуляторная батарея 12 В /4500 mA·h (легкосъемная); Зарядное устройство Mascot 2542 12, 6 В, 2,3 А
Автономное время работы не менее 8 часов
Условия эксплуатации от -30°С до +45°С
Размер (В×Ш×Д)

Sonocon B: 241 мм × 112 мм × 135 мм

Sonocon BL: 256 мм×156 мм×80 мм

Вес

Sonocon B: 0.95 кг

Sonocon BL: 2.4 кг

  • Открыть Комплект поставки ультразвукового дефектоскопа SONOCON В & BL (с функцией толщиномер)
