Принцип работы комплекса основан на анализе характеристики вибрации – виброускорения. Запись сигналов происходит при свободном вращении колесной пары (в режиме выбега).

Информативными параметрами технического состояния буксового узла являются среднеквадратическое значение виброускорения, спектр сигнала, спектр огибающей сигнала и статистическая величина – эксцесс. Результат «Годно/Брак» выдается на основе сравнения полученных значений указанных параметров с заведомо установленными (пороговыми).

Среднеквадратическое значение виброускорения характеризует энергию, сосредоточенную в сигнале. В отличии от амплитуды СКЗ устойчиво к влиянию случайных выбросов. Повышенный уровень вибрации может свидетельствовать о возникновении дефектов в узлах подшипников.

Коэффициент эксцесса характеризует степень отклонения формы закона распределения от нормального. Позволяет хорошо выявлять дефекты, порождающие ударные импульсы.

Анализ прямого спектра, а также спектра огибающей позволяют выявлять дефекты по превышению их гармониками предустановленного браковочного уровня. Каждая деталь подшипника имеет свою частоту вращения, и появление основной или кратных гармоник в спектре может говорить о повреждении того или иного узла.

Общий алгоритм проведения вибродиагностики:

Колесную пару загружают на стенд вращения накатом по рельсам.

С помощью механизмов разгона ее раскручивают свыше 300 об/мин.

Далее разгонные ролики отводятся, и колесная пара продолжает вращаться по инерции, при этом она контактирует со стендом через буксовые узлы, которые опираются на опорные тумбы стенда.

Частоту вращения колесной пары непрерывно отслеживает бесконтактный датчик оборотов.

При снижении частоты вращения ниже граничной запускается измерение вибрационных характеристик.

После завершения записи данных специальные механизмы выполняют торможение колесной пары.

Колесную пару выгружают со стенда накатом по рельсам.

Комплекс соответствует требованиям: РД 32 ЦВ 109-2011, ИЗМЕНЕНИЮ №1 к РД 32 ЦВ 109-2011 и № 741 2011 ПКБ ЦВ.

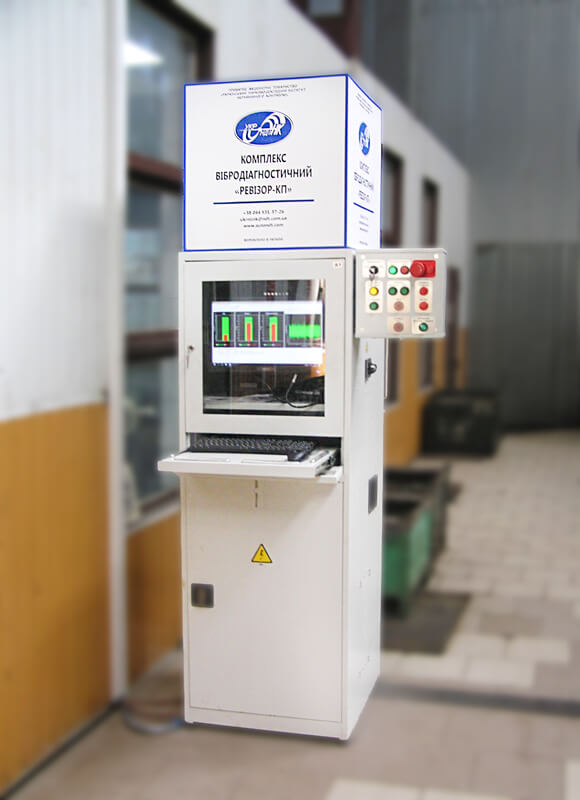

Комплекс вибродиагностический «РЕВИЗОР-КП» состоит из:

• стенда вращения колесной пары,
• системы управления стендом,
• измерительно-вычислительной части, в которую входят вибропреобразователи, усилители зарядов, плата АЦП, пользовательский компьютер, специализированное программное обеспечение.

Стенд вращения колесной пары состоит из непосредственно стенда, системы пневмооборудования, системы электропитания и автоматики.

Комплекс обеспечивает регистрацию вибросигналов, их обработку и проведение анализа с выдачей однозначного заключения в виде «Годно/Брак».
